GNSS JMBD-1050

பொதுவான தயாரிப்பு தகவல்

தயாரிப்பு வணிக விதிமுறைகள்

விளக்கம்

அறிமுகம்:

GNSS என்பது ஒரு புதிய தலைமுறை, அனைத்து வானிலை, கவனிக்கப்படாத தானியங்கு பொருத்துதல் அமைப்பாகும், இது உயர் செயல்திறன் மற்றும் உயர் துல்லியமான சிஸ்டம்-ஆன்-சிப் (SoC) ஐப் பயன்படுத்தி உருவாக்கப்பட்டது, இது பல-விண்மீன் மற்றும் பல-அதிர்வெண் உயர்-துல்லிய நிலைப்படுத்தலை ஆதரிக்கிறது. இது சீனாவின் BeiDou நேவிகேஷன் சாட்டிலைட் சிஸ்டம் (BDS B1/B2), அமெரிக்காவின் GPS (L1/L2), ரஷ்யாவின் GLONASS (L1/L2) மற்றும் ஐரோப்பாவின் கலிலியோ (E1/E5b) ஆகியவற்றின் சமிக்ஞைகளுடன் இணக்கமானது. பொறியியல் திட்டங்களில் கண்காணிப்புப் புள்ளிகளில் ஒன்று அல்லது அதற்கு மேற்பட்ட நிலைப்படுத்தல் அலகுகளைக் கொண்டது, இந்த அமைப்பு கிடைமட்ட மற்றும் செங்குத்து இடப்பெயர்வுகளை அளவிடுகிறது. இந்த அமைப்பு அனைத்து வானிலையிலும் ஆளில்லா தானியங்கி இடப்பெயர்ச்சி அளவீட்டு முறையை உருவாக்குகிறது.

வேலை செய்யும் கொள்கை:

1.சென்சார் கொள்கை:

உயர்-செயல்திறன் மற்றும் உயர்-துல்லியமான SoC சில்லுகளின் அடிப்படையில், புதிய தலைமுறை GNSS லொக்கேட்டர்கள் முழு அமைப்பின் பல அதிர்வெண் உயர்-துல்லிய நிலைப்படுத்தலை ஆதரிக்கிறது. இது அணுக் கடிகார நேர அமைப்புகளுடன் செயற்கை பூமி செயற்கைக்கோள்களிலிருந்து சிக்னல்களைப் பெற்று புள்ளி அளவீடுகளை நடத்தும் தொழில்நுட்பமாகும். நிலைப்படுத்துபவர் நான்கு செயற்கைக்கோள்களுக்குக் குறையாத நேரக் குறியீட்டைப் பெறுகிறார், மேலும் லொக்கேட்டரின் நிலையைத் தீர்ப்பதன் மூலம் பெறலாம் மற்றும் மாறும் கண்காணிப்பை உணர முடியும்.

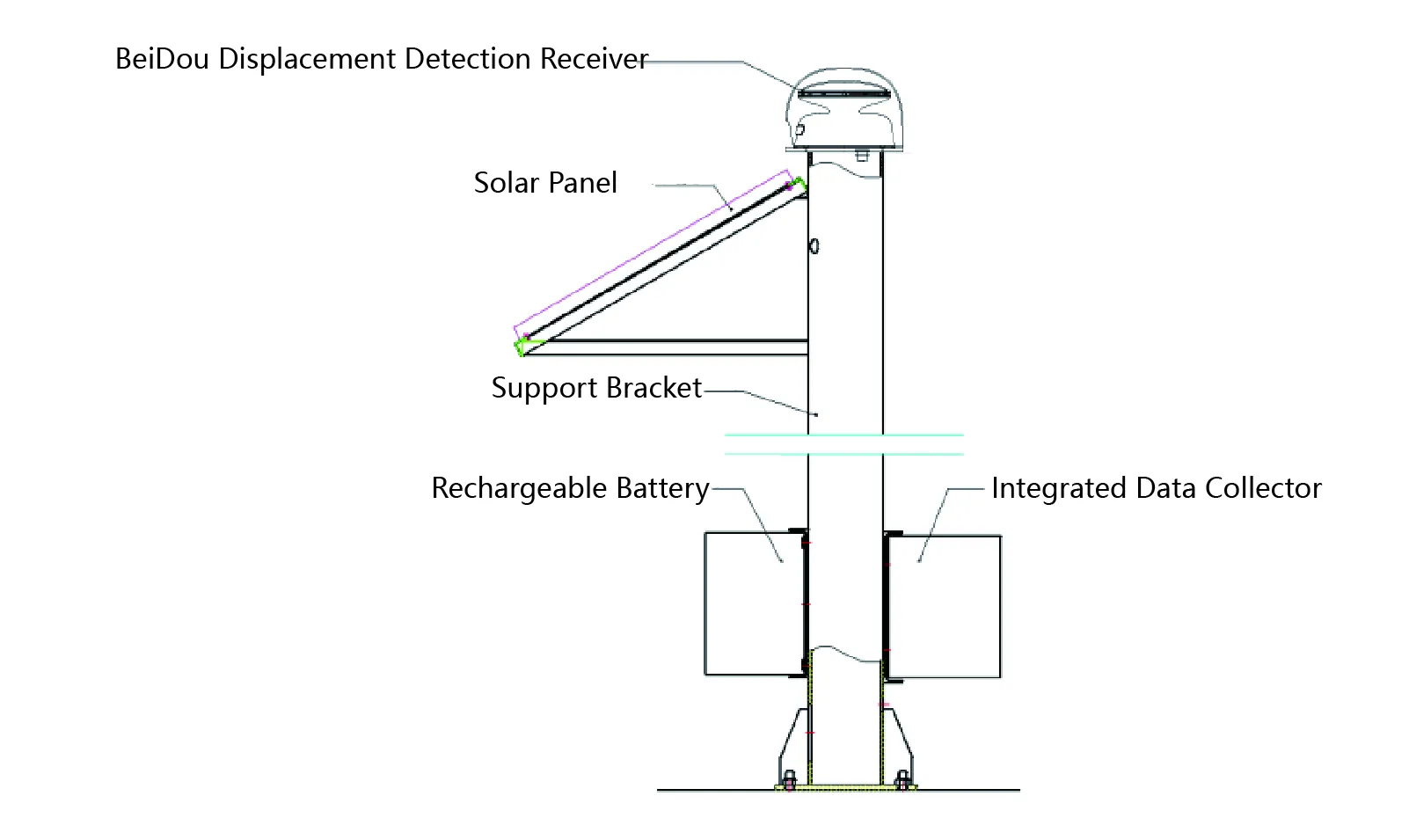

ஜிபிஎஸ் ரிமோட் டிஸ்ப்ளேஸ்மென்ட் மெஷர்மென்ட் சிஸ்டம் ஜிஎன்எஸ்எஸ் (முழு அமைப்பு) லொக்கேட்டர், மவுண்டிங் பிராக்கெட், சோலார் பேனல்கள், பேட்டரிகள் போன்றவற்றைக் கொண்டுள்ளது.

2.அமைப்பு கொள்கை:

பல நிலைப்படுத்தல் கருவிகளைக் கொண்ட ஒரு அமைப்பு, பரஸ்பர இணைப்பு மூலம் ஒருங்கிணைந்த வேறுபட்ட கணக்கீட்டைச் செய்யும் போது அவற்றின் சொந்த நிலைகளை அளவிடுகிறது, உயர் துல்லியமான தொடர்புடைய இடப்பெயர்ச்சி அளவீடுகளை செயல்படுத்துகிறது. இத்தகைய பொறியியல் திட்டங்களில், லொக்கேட்டரை டேட்டம் பாயின்ட், டெஸ்ட் பாயிண்ட் ஆகியவற்றுடன் சமமாக ஏற்பாடு செய்யலாம், டேட்டம் பாயிண்டுடன் தொடர்புடைய சோதனைப் புள்ளியின் உயர்-துல்லியமான நிலை மாற்ற மதிப்பைப் பெறுகிறது.

தயாரிப்பு தோற்றம்:

JMBD-1050 ஹோஸ்ட் பேனலில் 3 குறிகாட்டிகள் மற்றும் 1 இடைமுகம் உள்ளது.

1.Power Indicator Light: Illuminated என்பது சக்தி இணைக்கப்பட்டுள்ளதைக் குறிக்கிறது;

2.4G இன்டிகேட்டர் லைட்: இலுமினேட்டட் என்பது சாதாரண 4G நெட்வொர்க் தொடர்பைக் குறிக்கிறது;

3. ஜிஎன்எஸ்எஸ் பொசிஷனிங் இன்டிகேட்டர் லைட்: இலுமினேட்டட் என்பது வெற்றிகரமான நிலைப்படுத்தலைக் குறிக்கிறது;

4. ஆற்றல் இடைமுகம் மற்றும் RS485 தொடர்பு இடைமுகம்.

விண்ணப்பங்கள்

சரிவுகள், அதிவேக இரயில் பாதைகள், பாலங்கள், கட்டிடங்கள், சுரங்கங்கள் மற்றும் அணைகள் போன்ற பொறியியல் துறைகளில் கட்டமைப்பு ரீதியாக தொடர்புடைய இடப்பெயர்ச்சி மாற்றங்களின் துல்லியமான அளவீட்டை அடைய இது விரிவாகப் பயன்படுத்தப்படுகிறது.
