ஒருங்கிணைந்த விரிவான கையகப்படுத்தல் தொகுதி JMZX-4/8GH-RTU

JMZX-4/8GH-RTU என்பது, அதிர்வுறும் கம்பி, மின்னழுத்தம், மின்தடை, RS485 சென்சார்கள், சோலார் சார்ஜிங், லித்தியம் பேட்டரி மற்றும் 4G/5G ஆகியவற்றை ஒருங்கிணைத்து தரவுகளை சேகரிக்கும் ஒரு தானியங்கு பல-சிக்னல் கையகப்படுத்தல் தொகுதி ஆகும்.

இது 32-பிட் நுண்செயலி, தனிமைப்படுத்தப்பட்ட சென்சார் இடைமுகங்கள், குறைந்த ஆற்றல் தூக்க முறை, 1-வருட தரவு சேமிப்பு மற்றும் தொலைநிலை மேம்படுத்தல்/வேக்-அப் ஆகியவற்றை ஆதரிக்கிறது. கையடக்க, நீர்ப்புகா/தூசிப்புகா, இது புவி தொழில்நுட்ப/கட்டமைப்பு பாதுகாப்பு கண்காணிப்புக்கு ஏற்றது.

பதிவிறக்கவும்

இலவச ஆலோசனை

பொதுவான தயாரிப்பு தகவல்

பிறந்த இடம்:	சாங்ஷா, சீனா
பிராண்ட் பெயர்:	கிங்மாச்
மாதிரி எண்:	JMZX-4/8GH-RTU
சான்றிதழ்:	GBT 3412.1-2009,DL/T 1134-2022

தயாரிப்பு வணிக விதிமுறைகள்

குறைந்தபட்ச ஆர்டர் அளவு:	1 துண்டு
விலை:	பேச்சுவார்த்தைக்குட்பட்டது
பேக்கேஜிங் விவரங்கள்:	அட்டைப்பெட்டிகள் அல்லது மர வழக்குகள். தனிப்பயனாக்கப்பட்ட பேக்கேஜிங் தீர்வுகளும் கிடைக்கின்றன.
டெலிவரி நேரம்:	முழு கட்டண ரசீதுக்குப் பிறகு 30 நாட்களுக்குள் அனுப்பப்படும்.
கட்டண விதிமுறைகள்:	டி/டி முன்கூட்டியே.

விளக்கம்

அறிமுகம்:

ஒருங்கிணைந்த விரிவான கையகப்படுத்தல் தொகுதி (JMZX-4/8GH-RTU) என்பது எங்கள் நிறுவனத்தால் தொடங்கப்பட்ட ஒரு தானியங்கு மல்டி-சிக்னல் விரிவான கையகப்படுத்தல் தொகுதி ஆகும். இது அதிர்வுறும் கம்பி, மின்னழுத்தம், எதிர்ப்பு மற்றும் RS485 போன்ற சமிக்ஞை வகைகளின் சென்சார்களிடமிருந்து தரவை சேகரிக்க முடியும். இந்த தொகுதியானது சோலார் சார்ஜிங் கண்ட்ரோல் சர்க்யூட், லித்தியம் பேட்டரி, வயர்லெஸ் 4ஜி தொகுதி, அளவுரு சேமிப்பு, தரவு சேகரிப்பு போன்றவற்றை ஒருங்கிணைக்கிறது. பல்வேறு புவி தொழில்நுட்ப பொறியியல் மற்றும் கட்டமைப்புகளின் (நீர்த்தேக்க அணைகள், பாலங்கள், சுரங்கங்கள், சரிவுகள், பாழடைந்த வீடுகள், சுரங்கங்கள், அணு மின் நிலையங்கள் மற்றும் சிவில் கட்டிடங்கள் போன்றவை) பாதுகாப்பு கண்காணிப்பு திட்டங்களில் இந்த தயாரிப்பு பயன்படுத்தப்படலாம். இது சிறிய அளவு, நீர்ப்புகா மற்றும் தூசிப்புகா பண்புகளைக் கொண்ட சிறிய வடிவமைப்பை ஏற்றுக்கொள்கிறது.

தயாரிப்பு அம்சங்கள்:

1. மிகவும் புத்திசாலித்தனமான மற்றும் மட்டு ஒருங்கிணைந்த வடிவமைப்பை ஏற்றுக்கொள்கிறது, தானியங்கி அடையாளம் மற்றும் அறிவார்ந்த கணக்கீட்டை ஆதரிக்கிறது, மேலும் தானாக உடல் அளவுகளை (மன அழுத்தம், சுமை, இடப்பெயர்வு, வெப்பநிலை போன்றவை) கணக்கிட்டு அவற்றைத் தானாகப் புகாரளிக்கிறது.

2. ரிமோட் மேம்படுத்தல் மற்றும் பராமரிப்பை ஆதரிக்கிறது, உண்மையில் கவனிக்கப்படாத செயல்பாட்டை அடைகிறது.

3. சக்திவாய்ந்த கணினி மற்றும் செயலாக்க திறன்களுடன் 32-பிட் நுண்செயலியைப் பயன்படுத்துகிறது, இது கணினி செயல்திறனை பெரிதும் மேம்படுத்துகிறது.

4. டைப்-சி இடைமுகம் வழியாக வெளிப்புற சார்ஜிங்கை ஆதரிக்கிறது.

5. RS485 பஸ் வகை சென்சார்கள், அறிவார்ந்த தூண்டல் அதிர்வெண்-பண்பேற்றப்பட்ட சென்சார்கள், அதிர்வுறும் கம்பி உணரிகள், மின்னழுத்த சமிக்ஞை உணரிகள் மற்றும் 3k தெர்மிஸ்டர் தெர்மோமீட்டர்கள் போன்ற பல்வேறு வகையான சென்சார்களை அணுக முடியும்.

6. சென்சார் இடைமுகங்கள் அனைத்தும் தனிமைப்படுத்தப்பட்ட வடிவமைப்பை ஏற்று, தொகுதியின் மின்னல் பாதுகாப்பு செயல்திறனை பெரிதும் மேம்படுத்துகிறது.

7. உள்ளமைக்கப்பட்ட 4G/5G ஆல்-நெட்வொர்க் தொடர்பு, பயனர் சிம் கார்டுகள் மற்றும் IoT பிரத்யேக நெட்வொர்க் கார்டுகள் (APN கார்டுகள்) மற்றும் வெளிப்புற நெட்வொர்க் வழியாகச் செல்லாமல் நேரடியாக உள் நெட்வொர்க் சர்வர்களில் தரவுப் பதிவேற்றத்தை ஆதரிக்கிறது. இது TCP, MQTT மற்றும் HTTP போன்ற பயனர் தனிப்பயனாக்கப்பட்ட நெறிமுறைகளை ஆதரிக்கிறது, மேலும் 4 தரவு மைய முகவரிகள் வரை தள்ளுவதற்கான ஆதரவுடன், குறிப்பிட்ட தளங்களில் தரவு பதிவேற்றத்தை ஆதரிக்கிறது.

8. குறைந்த சக்தி வடிவமைப்பு. நேரத்தைச் சேகரிப்பதை அமைத்த பிறகு, மின் நுகர்வைக் குறைக்க, அளவீடு இல்லாத நேரத்தில் அது தானாகவே ஸ்லீப் பயன்முறையில் நுழைகிறது. தானியங்கி நேரம் மற்றும் தொலைவிலிருந்து எழுப்புதல் ஆகியவற்றை ஆதரிக்கிறது.

9. நிகழ்நேர சேகரிப்பு, ஒற்றை சேகரிப்பு, நேரமிட்ட சேகரிப்பு, த்ரெஷோல்ட்-தூண்டப்பட்ட சேகரிப்பு மற்றும் செயலில் பதிவேற்றம் போன்ற பல சேகரிப்பு முறைகளை தொகுதி ஆதரிக்கிறது. நேரப்படுத்தப்பட்ட சேகரிப்பு இடைவெளி அளவுரு கட்டமைக்கக்கூடியது (1 நிமிடம்～24H), மேலும் குறியாக்கம் செய்யப்பட்ட சேகரிப்பு வாசலின் படி தானாகவே செய்யப்படலாம். பிணையம் துண்டிக்கப்படும் போது தரவுகளின் தானியங்கி சேமிப்பை இது ஆதரிக்கிறது. உள்ளமைக்கப்பட்ட சேமிப்பக திறன் 1 வருடத்திற்கும் மேலாக வரலாற்றுத் தரவைச் சேமிப்பதை ஆதரிக்கிறது, மேலும் ஆஃப்லைன் பரிமாற்றம்/மீள்பரிமாற்ற செயல்பாடுகளை ஆதரிக்கிறது.

10. தொகுதி ஒரு சோலார் பேனல் மற்றும் ஒரு உள்ளமைக்கப்பட்ட லித்தியம் பேட்டரியை ஒருங்கிணைக்கிறது, ஒரு உள்ளமைக்கப்பட்ட சோலார் சார்ஜிங் கட்டுப்பாட்டு சுற்றுடன், நீண்ட கால தரவு சேகரிப்பை செயல்படுத்துகிறது. ஒவ்வொரு அரை மணி நேரத்திற்கும் ஒரு முறை சேகரிப்பு அதிர்வெண்ணில், இது 30 தொடர்ச்சியான மேகமூட்டமான மற்றும் மழை நாட்களுக்கு சாதாரணமாக வேலை செய்யும்.

11. எடுத்துச் செல்ல எளிதானது, கச்சிதமான அளவு, நீர்ப்புகா மற்றும் தூசிப் புகாத.

விவரக்குறிப்புகள்

பவர் சப்ளை முறை: உள் பேட்டரி பவர் சப்ளை
சார்ஜிங் மின்னழுத்தம்: DC5V
தொகுதி சேனல்கள்:

JMZX-4GH-RTU: 1×RS485 பேருந்து சேகரிப்பு சேனல், 4×அனலாக் சிக்னல் சேகரிப்பு சேனல்கள்

JMZX-8GH-RTU: 1×RS485 பேருந்து சேகரிப்பு சேனல், 8×அனலாக் சிக்னல் சேகரிப்பு சேனல்கள்

இயக்க வெப்பநிலை: -30～+60℃
இயக்க ஈரப்பதம்: 0-95% RH

தொகுதி CH1-CH4/CH8 ஆனது அதிர்வுறும் கம்பி வகை, தூண்டல் அதிர்வெண்-பண்பேற்றப்பட்ட வகை, மின்னழுத்த வகை, எதிர்ப்பு வகை மற்றும் அதிர்வெண் வகை போன்ற உணரிகளை அணுக முடியும். அளவீட்டு துல்லியம் மற்றும் தீர்மானம் பின்வருமாறு:

சென்சார் வகை	அளவீட்டு துல்லியம்	தீர்மானம்
அதிரும் கம்பி	அதிர்வெண்: ± 0.2Hz; வெப்பநிலை: 0.5℃	அதிர்வெண்: ± 0.01Hz; வெப்பநிலை: 0.1℃
தூண்டல் அதிர்வெண்-பண்பேற்றப்பட்ட இடமாற்ற அளவீடு	இடப்பெயர்ச்சி: 0.5%FS; வெப்பநிலை: 0.5℃	இடப்பெயர்ச்சி: 0.1மிமீ; வெப்பநிலை: 0.1℃
நிலையான அனலாக்	மின்னழுத்தம்: 0.1%FS; தற்போதைய: 0.1%FS	மின்னழுத்தம்: <0.1mV; தற்போதைய: 0.5uA
எதிர்ப்பு	எதிர்ப்பு மதிப்பு: 10Ω	எதிர்ப்பு மதிப்பு: 0.1Ω

பாதுகாப்பு தரம்: IP67
மின் நுகர்வு: காத்திருப்பு: <3mW; வேலை: <1.5W

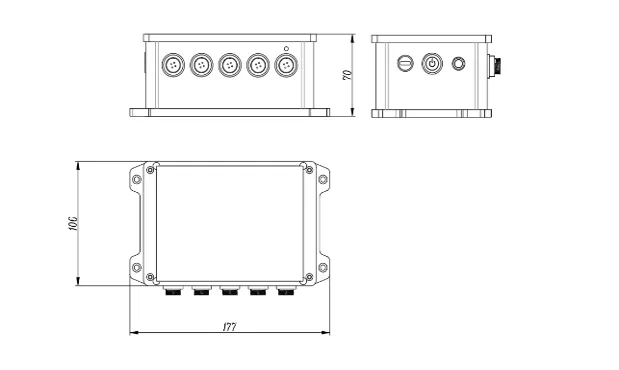

வெளிப்புற பரிமாணங்கள்:

JMZX-4GH-RTU: 106mm×140mm×70mm (ஆன்டெனாவைத் தவிர)

JMZX-8GH-RTU: 106mm×140mm×92mm (ஆன்டெனாவைத் தவிர)
