9 வகையான சுமை கலங்களைப் புரிந்துகொள்வது: ஒரு பொறியியல் தேர்வு வழிகாட்டி

சுமை கலத்தின் வகை ஒரு தயாரிப்பு தேர்வு அல்ல - இது ஒரு பொறியியல் முடிவு

பிரிட்ஜ் பைல் அஸ்திவாரங்கள், சுரங்கப்பாதை ஆதரவு அமைப்புகள், அணை பாதுகாப்பு திட்டங்கள் மற்றும் ஆழமான அடித்தள குழி கண்காணிப்பு ஆகியவற்றில், ஒரு முறை கூட தவறான சென்சார் தேர்ந்தெடுக்கும் செலவு குறைந்த கொள்முதல் விலையில் இருந்து சேமிப்பை விட அதிகமாகும். சுமை உணரியைத் தேர்ந்தெடுப்பது என்பது "எந்த பிராண்டை வாங்குவது" என்பது பற்றியது அல்ல, மாறாக "எனது சுமை தாங்கும் அமைப்புடன் எந்த இயற்பியல் கொள்கை பொருந்துகிறது." இந்த கட்டுரை கிங்மாச்சின் ஒன்பது சென்சார் தயாரிப்புகளை மதிப்பாய்வு செய்கிறது, அதிர்வுறும் கம்பி (VW) மற்றும் வேறுபட்ட அழுத்த தொழில்நுட்பங்கள் ஆகிய இரண்டையும் உள்ளடக்கியது, பொறியாளர்கள் உண்மையான அளவிடப்பட்ட உடல் அளவுருக்களின் அடிப்படையில் உபகரணங்களை துல்லியமாக பொருத்த உதவுகிறார்கள்-அதாவது செறிவூட்டப்பட்ட விசை, விநியோகிக்கப்பட்ட மன அழுத்தம், துளை நீர் அழுத்தம் மற்றும் நீர் நிலை போன்றவை.”

தயாரிப்பு விரைவான குறிப்பு (விரைவான இருப்பிடம்)

அளவிடப்பட்ட உடல் அளவு	பரிந்துரைக்கப்பட்ட சென்சார்	முக்கிய தொழில்நுட்பம்
செறிவூட்டப்பட்ட விசை - கம்பி / கேபிள் வழியாக துளை	ஹாலோ லோட் செல் JMZX-3XXXHAT	VW, பல சரம் வளைய அமைப்பு
செறிவூட்டப்பட்ட சக்தி - நேரடி சுருக்கம்	சாலிட் லோட் செல் JMZX-35XXHAT	VW, மல்டி-ஸ்ட்ரிங் சாலிட் ஸ்ட்ரக்சர்
அச்சுப் படை - தண்டுகள் / கேபிள்களின் நீண்ட கால கண்காணிப்பு	அச்சு விசை மீட்டர் JMZX-38XXAT	VW, திரிபு தனிமைப்படுத்தல்
அச்சு படை - கட்டுமான நிலை	ஃபார்ம்வொர்க் ஆக்சியல் ஃபோர்ஸ் மீட்டர்	VW, கட்டுமானம் நீடித்தது
விநியோகிக்கப்பட்ட பூமி அழுத்தம்	பூமியின் அழுத்தம் செல் JMZX-50XXAT / 51XXAT	VW, பெரிய பகுதி அழுத்தம் தாங்கும் மேற்பரப்பு
துளை நீர் அழுத்தம் - ஆழமான அடுக்கு	பைசோமீட்டர் JMZX-55XXHAT	VW, உட்பொதிக்கப்பட்ட வகை
நீர் நிலை - கம்பி கண்காணிப்பு குழாய்	நீர் நிலை மீட்டர் JMYC-67XXAD	மாறுபட்ட அழுத்தம், RS485
நீர் நிலை - வயர்லெஸ் / ரிமோட் ஏரியா	நீர் நிலை மீட்டர் JMYC-67XXAWL	மாறுபட்ட அழுத்தம், 4G

வரம்பிற்குப் பின்னால் உள்ள உணர்திறன் தொழில்நுட்பங்கள்

இரண்டு தனித்துவமான உணர்திறன் தொழில்நுட்பங்கள் ஒன்பது தயாரிப்புகளின் இந்த விரிவான வரம்பை உள்ளடக்கியது. அதிர்வுறும் கம்பி (VW) தொழில்நுட்பம் அனைத்து கட்டமைப்பு விசை உணரிகள் மற்றும் பைசோமீட்டர்களுக்கான அடித்தளத்தை வழங்குகிறது. ஒரு VW சென்சார் உள்ளே, ஒரு இறுக்கமான எஃகு கம்பி இயற்கையான அதிர்வெண்ணில் அதிர்கிறது. சுமையின் கீழ் சுற்றியுள்ள மீள் உறுப்பு சிதைப்பது கம்பியின் பதற்றத்தை மாற்றுகிறது, இது அதன் அதிர்வு அதிர்வெண்ணை மாற்றுகிறது. இந்த அளவிடக்கூடிய அதிர்வெண்-க்கு-விசை உறவு அளவீட்டின் அடிப்படையை உருவாக்குகிறது. VW தொழில்நுட்பம் புவி தொழில்நுட்ப மற்றும் கட்டமைப்பு சுகாதார கண்காணிப்பு (SHM) பயன்பாடுகளில் ஆதிக்கம் செலுத்துகிறது. அதன் அதிர்வெண் அடிப்படையிலான வெளியீடு கேபிள் எதிர்ப்பு மாறுபாடுகள், ஈரப்பதம் உட்செலுத்துதல் மற்றும் மின்காந்த குறுக்கீடு (EMI) ஆகியவற்றிலிருந்து முற்றிலும் நோய் எதிர்ப்பு சக்தியுடன் உள்ளது. இந்த துல்லியமான நிலைமைகள், புதைக்கப்பட்ட, நீரில் மூழ்கிய மற்றும் நீண்டகால புல நிறுவல்களில் உள்ள ரெசிஸ்டிவ் ஸ்ட்ரெய்ன்-கேஜ் சென்சார்களை அடிக்கடி செல்லாததாக்கும்.

இரண்டாவது குடும்பம் வேறுபட்ட அழுத்தம் உணர்தல் தொழில்நுட்பத்தைப் பயன்படுத்துகிறது. ஒரு அழுத்தம்-உணர்திறன் உதரவிதானம் ஹைட்ரோஸ்டேடிக் திரவ அழுத்தத்தின் கீழ் திசைதிருப்பப்படுகிறது. உள்ளமைக்கப்பட்ட CPU மற்றும் 16-பிட் AD மாற்றி இந்த இயற்பியல் விலகலை டிஜிட்டல் நீர் நிலை மதிப்பாக மாற்றுகிறது. இந்த தொழில்நுட்பம் திறந்த நீர் மட்டத்தை கண்காணிக்க மிகவும் பொருத்தமானது. காற்றோட்டமான கேபிள் வடிவமைப்பு வளிமண்டல குறுக்கீட்டை நீக்குகிறது, எனவே பாரோமெட்ரிக் மாறுபாட்டின் முன்னிலையில் சென்சார் துல்லியமாக இயங்குகிறது. இந்த சென்சார்கள் கவனிக்கப்படாத தொலைநிலை நிலையங்களுக்கு 4G வயர்லெஸ் அல்லது RS485 டிஜிட்டல் சிக்னல்களை வெளியிடுகின்றன மற்றும் நீர் நிலை குழாய்களில் மில்லிமீட்டர் அளவிலான தீர்மானத்தை அடைகின்றன. அதிர்வுறும் கம்பி பைசோமீட்டர்கள் இந்த குறிப்பிட்ட திறந்த நீர் செயல்திறன் தேவைகளை பூர்த்தி செய்ய வடிவமைக்கப்படவில்லை. இறுதியில், முக்கிய தொழில்நுட்பம் தளத்தை வழங்குகிறது, ஆனால் திட்டத்தின் குறிப்பிட்ட விசை உள்ளமைவு தேவையான தயாரிப்பு வகையைத் தீர்மானிக்கிறது.

வகை 1 — திட சுமை செல்: கட்டமைப்பு சுருக்கச் செருகல்

திட சுமை செல் அதை உணராமல் நேரடியாக கட்டமைப்பு சுமையை சுமந்து செல்கிறது.

சுமை பாதை: சென்சாரின் மேல் தாங்கி முகத்தில் ஃபோர்ஸ் நுழைகிறது. விசை பின்னர் திட மீள் எஃகு உடலின் முழு குறுக்கு வெட்டு பகுதி வழியாக பயணிக்கிறது. இறுதியாக, சக்தி கீழே தாங்கி முகம் வழியாக வெளியேறுகிறது.

விண்ணப்பங்கள்: பொறியாளர்கள் பிரிட்ஜ் பையர் தாங்கி இருக்கை கண்காணிப்பு மற்றும் பைல் லோட் சோதனைக்கு இந்த வகையைப் பயன்படுத்துகின்றனர். பைல் சோதனையில், முழு சோதனை சுமை செல் உடல் வழியாக முழுமையாக செல்கிறது. பிந்தைய டென்ஷனிங் செயல்பாடுகள் மற்றும் தற்காலிக வேலைகள் சுருக்க கண்காணிப்பு ஆகியவற்றில் ஹைட்ராலிக் ஜாக் ஃபோர்ஸ் சரிபார்ப்புக்கும் இது உதவுகிறது.

முக்கிய விவரக்குறிப்புகள்: திறன்கள் 1,000 முதல் 10,000 kN வரை இருக்கும், முழு வரம்பில் 0.1 kN கண்டிப்பான தீர்மானம் கொண்டது. மாதிரிகள் குறைந்த வரம்புகளுக்கு 3-சரம் உள்ளமைவையும் அதிக வரம்புகளுக்கு 6-சரம் உள்ளமைவையும் கொண்டுள்ளது. இயக்க வெப்பநிலை −30°C முதல் +80°C வரை இருக்கும். யூனிட் அதன் மதிப்பிடப்பட்ட திறனில் 300 முதல் 400% அதிக சுமைகளை பொறுத்துக்கொள்கிறது. ஒரு உள் HAT சிப் அளவுத்திருத்த குணகங்களைச் சேமித்து, வெப்பநிலையை தானாகவே சரிசெய்து, 600 அளவீட்டுப் பதிவுகளைச் சேமிக்கிறது. சென்சார் GB/T 13606-2007 சான்றிதழைக் கொண்டுள்ளது.

கடினமான எல்லை: இந்த செல் மைய துளை இல்லாத திடமான வடிவமைப்பைக் கொண்டுள்ளது. சென்சார் வழியாகச் செல்ல வேண்டிய கம்பி அல்லது கேபிளில் பயனர்கள் அதை நிறுவ முடியாது. இந்தத் தழுவலை முயற்சிப்பதால், பதிவுசெய்யப்பட்ட அனைத்து அளவீடுகளையும் செல்லாததாக்கும் விசித்திரமான ஏற்றுதல் உருவாக்கப்படுகிறது.

வகை 2 — ஹாலோ லோட் செல்: தி த்ரூ-ராட் ஆங்கர் மானிட்டர்

ஹாலோ லோட் செல் 50 வருட சேவை வாழ்க்கையுடன் வருடாந்திர வடிவமைப்பை வழங்குகிறது.

சுமை பாதை: சென்சார் ஒரு மைய துளையுடன் வளைய வடிவ அல்லது வளைய வடிவ உடலைக் கொண்டுள்ளது. ஒரு தடி, போல்ட் அல்லது தசைநார் உள் சுவருடன் தொடர்பு கொள்ளாமல் இந்த துளை வழியாக செல்கிறது. கட்டமைப்பு நட்டு அல்லது நங்கூரம் தட்டு நேரடியாக வளைய முகத்தில் தாங்குகிறது. ரிங் பாடி அதன் சுற்றளவைச் சுற்றி ஒரே சீராக அழுத்துகிறது, மேலும் பல VW நாண்கள் முழு வளையம் முழுவதும் சமிக்ஞையை சராசரியாகக் காட்டுகின்றன.

விண்ணப்பங்கள்: பொதுவான பயன்பாடுகளில் முன்-அழுத்தப்பட்ட நங்கூரம் மற்றும் ராக் போல்ட் கண்காணிப்பு ஆகியவை அடங்கும். இது பாலங்கள் மற்றும் தடுப்பு சுவர்களில் கேபிள் சக்தியை திறம்பட அளவிடுகிறது. அணை மற்றும் நீர்மின் நங்கூரம் படை கண்காணிப்புக்கு பொறியாளர்கள் இதை நம்பியுள்ளனர். ஏற்கனவே உள்ள கட்டமைப்புகளை மறுசீரமைக்க கண்காணிப்பதற்கு இது சிறந்தது, ஏனெனில் இதற்கு கட்டமைப்பு உறுப்பினரை பிரிக்க தேவையில்லை.

முக்கிய விவரக்குறிப்புகள்: நிலையான திறன்கள் 500 முதல் 8,000 kN வரை இருக்கும், இருப்பினும் தனிப்பயன் மாதிரிகள் உள்ளன. இது 3-நாண் முதல் 6-நாண் அளவீட்டு உள்ளமைவைப் பயன்படுத்துகிறது. வடிவமைக்கப்பட்ட சேவை வாழ்க்கை 50 ஆண்டுகள் நீடிக்கும். இந்த ஆயுட்காலம் பல-நிலை நிலைத்தன்மை-சிகிச்சையளிக்கப்பட்ட மீள் எஃகு உடல், அதி-உயர்-வலிமை கொண்ட VW கம்பிகள் மற்றும் சர்வதேச-தரமான ஆங்கர் வெல்டிங் ஆகியவற்றை நம்பியுள்ளது. ஆன்போர்டு HAT சிப் 800 அளவீட்டு பதிவுகளை செயலில் சேமிக்கிறது. இது GB/T 13606-2007 மற்றும் DL/T 269-2022 ஆகியவற்றின் கீழ் இரட்டைச் சான்றிதழைப் பெற்றுள்ளது. பிந்தையது ஒரு ஹைட்ராலிக் பொறியியல் தரமாகும், இது அணை மற்றும் நீர்மின் திட்ட இணக்கத்திற்கு கண்டிப்பாக கட்டாயமாகும்.

கடினமான எல்லை: வளைய வடிவவியலுக்கு சரியான அளவிலான த்ரூ-ரோட் தேவைப்படுகிறது. உறுப்பினர் இல்லாமல் ஒரு தட்டையான சுருக்க அடுக்கில் ஒரு வெற்று கலத்தை வைப்பது ஒரே மாதிரியான அழுத்த புலத்தை உருவாக்குகிறது மற்றும் அதிக நம்பகத்தன்மையற்ற அளவீடுகளை உருவாக்குகிறது.

4. வகை 3 — ஆக்சியல் ஃபோர்ஸ் லோட் மீட்டர்: காலப்போக்கில் கேபிள் மற்றும் ஸ்ட்ரட் ஃபோர்ஸை அளவிடுதல்

அச்சு விசை மீட்டர் திட மற்றும் வெற்று செல்களுக்கு இடையே ஒரு தனித்துவமான அளவீட்டு இடத்தை ஆக்கிரமித்துள்ளது.

சுமை பாதை: சென்சார் ஒரு நீளமான கட்டமைப்பு உறுப்புடன் நேரடியாக இணைக்கிறது அல்லது சுற்றிக் கொள்கிறது. இது உறுப்பினரின் முதன்மை அச்சில் அச்சு விசை கூறுகளை தீவிரமாக அளவிடுகிறது. வடிவமைப்பு வேண்டுமென்றே எந்த வளைக்கும் தருணத்திலிருந்து அச்சு சக்தியை தனிமைப்படுத்துகிறது. ஒரு நிலையான சுருக்க செல் இந்த முக்கியமான தனிமைப்படுத்தும் திறனை வழங்க முடியாது.

விண்ணப்பங்கள்: இது கேபிள் தங்கும் பாலங்கள், சஸ்பென்ஷன் பாலங்கள் மற்றும் மேம்பட்ட சாய்வு நிலைப்படுத்தல் அமைப்புகளில் நீண்ட கால கேபிள் படை கண்காணிப்பை வழங்குகிறது. இது தக்கவைக்கும் சுவர்கள் மற்றும் ஆழமான அகழ்வாராய்ச்சிகளில் ஸ்ட்ரட் மற்றும் டை-பேக் விசையை கண்காணிக்கிறது. கேபிள்-ஆதரவு கட்டமைப்புகளின் செயல்பாட்டு சேவை வாழ்க்கையில் மன அழுத்தத்திற்கு முந்தைய தளர்வு மற்றும் சுமை மறுபகிர்வு ஆகியவற்றையும் இது கண்டறிகிறது.

முக்கிய விவரக்குறிப்புகள்: சென்சார், ஆன்போர்டு HAT நுண்ணறிவு சிப்புடன் இணைக்கப்பட்ட அதிர்வுறும் வயர் உணர்திறனைப் பயன்படுத்துகிறது. வாங்குபவர்கள் வழக்கமான VW வெளியீடு அல்லது ஸ்மார்ட் RS485 டிஜிட்டல் வெளியீட்டு வகைகளைத் தேர்ந்தெடுக்கலாம். தேர்வு கேபிள் ரன் நீளம் மற்றும் தளம் தானியங்கு தரவு சேகரிப்பைப் பயன்படுத்துகிறதா என்பதைப் பொறுத்தது.

ஏன் இந்த வகை முக்கியமானது: கேபிள்-ஆதரவு கட்டமைப்புகளில், கேபிள் சோர்வு அல்லது நங்கூரம் சிதைவதால் ஏற்படும் முற்போக்கான சுமை மறுபகிர்வு வழக்கமான காட்சி ஆய்வுக்கு கண்ணுக்கு தெரியாததாக இருக்கும். அச்சு விசை மீட்டர் அளவு போக்கு தரவை உருவாக்குகிறது. கட்டமைப்பில் ஏதேனும் புலப்படும் குறைபாடுகள் தோன்றுவதற்கு பல ஆண்டுகளுக்கு முன்பு ஒரு கேபிள் அதன் மாற்று வரம்பை நெருங்கும் போது இந்தத் தரவு பொறியாளர்களுக்குத் துல்லியமாகச் சொல்கிறது.

5. வகை 4 — ஸ்மார்ட் ஃபார்ம்வொர்க் ஆக்சியல் ஃபோர்ஸ் மீட்டர்: கட்டுமான-கட்ட சுமை பாதுகாப்பு

ஸ்மார்ட் ஃபார்ம்வொர்க் ஆக்சியல் ஃபோர்ஸ் மீட்டர் முற்றிலும் மாறுபட்ட திட்ட கட்டத்திற்கும் பயனர் சுயவிவரத்திற்கும் உதவுகிறது.

சுமை பாதை: இது JMZX-38 மாதிரியாக ஒரே மாதிரியான அச்சு விசை அளவீட்டுக் கொள்கையைப் பயன்படுத்துகிறது. இருப்பினும், பொறியாளர்கள் இந்த பதிப்பை குறிப்பாக தற்காலிக ஃபார்ம்வொர்க் முட்டுகள், ஷோரிங் மற்றும் தவறான வேலைகளுக்காக மேம்படுத்தியுள்ளனர். வெவ்வேறு தளங்கள் அல்லது பிரிவுகளில் கட்டுமானம் படிப்படியாக முன்னேறும்போது, ​​தளக் குழுக்கள் சென்சாரை மீண்டும் மீண்டும் நிறுவி அகற்றும்.

விண்ணப்பங்கள்: இது முக்கிய ஊற்றுகளின் போது செயலில் உள்ள கான்கிரீட் ஃபார்ம்வொர்க் ப்ராப் சுமை கண்காணிப்பை வழங்குகிறது. இது பாதிக்கப்படக்கூடிய தற்போதுள்ள கட்டமைப்புகளுக்கு அருகில் அமைந்துள்ள ஆழமான அகழ்வாராய்ச்சியில் ஷோரிங் ஃபோர்ஸ் கண்காணிப்பை வழங்குகிறது. இது பாலங்கள் மற்றும் உயரமான கட்டமைப்புகளுக்கு அவற்றின் கட்டுமான கட்டத்தில் அத்தியாவசியமான தவறான கண்காணிப்பையும் வழங்குகிறது.

ஏன் கட்டுமான-கட்ட கண்காணிப்பு விஷயங்கள்: ஃபார்ம்வொர்க் மற்றும் தவறான வேலை தோல்விகள் கட்டிடம் கட்டும் போது அபாயகரமான கட்டமைப்பு சரிவுக்கான பொதுவான காரணங்களில் ஒன்றாகும். ஆதரவு முட்டுகளில் உள்ள நிகழ்நேர அச்சு விசைத் தரவு ஆபத்தான சுமை மறுவிநியோகத்தை உடனடியாகக் கண்டறியும். இந்த ஆபத்தான மறுபகிர்வு பெரும்பாலும் சீரற்ற கான்கிரீட் இடங்கள், அருகில் உள்ள கனரக கிரேன் சுமைகள் அல்லது திடீர் அடித்தள தீர்வு ஆகியவற்றிலிருந்து உருவாகிறது. கட்டமைப்பு ஒரு பேரழிவுகரமான தோல்வி வரம்பை அடைவதற்கு முன்பே சென்சார் இந்த முரண்பாடுகளை நன்கு கண்டறிந்துள்ளது.

முக்கிய நன்மை: உற்பத்தியாளர் இந்த உணரியை நம்பமுடியாத வேகமான நிறுவல் சுழற்சிகள் மற்றும் செயலில் உள்ள கட்டுமான தளங்களில் மிகவும் முரட்டுத்தனமான கையாளுதலுக்காக வடிவமைக்கப்பட்டுள்ளது. ஸ்மார்ட் HAT வெளியீடு, பிரத்யேக டேட்டா லாக்கர் சிஸ்டம் தேவையில்லாமல் தளத்தில் நேரடியாக நிகழ்நேரக் காட்சியை பாதுகாப்பாக செயல்படுத்துகிறது.

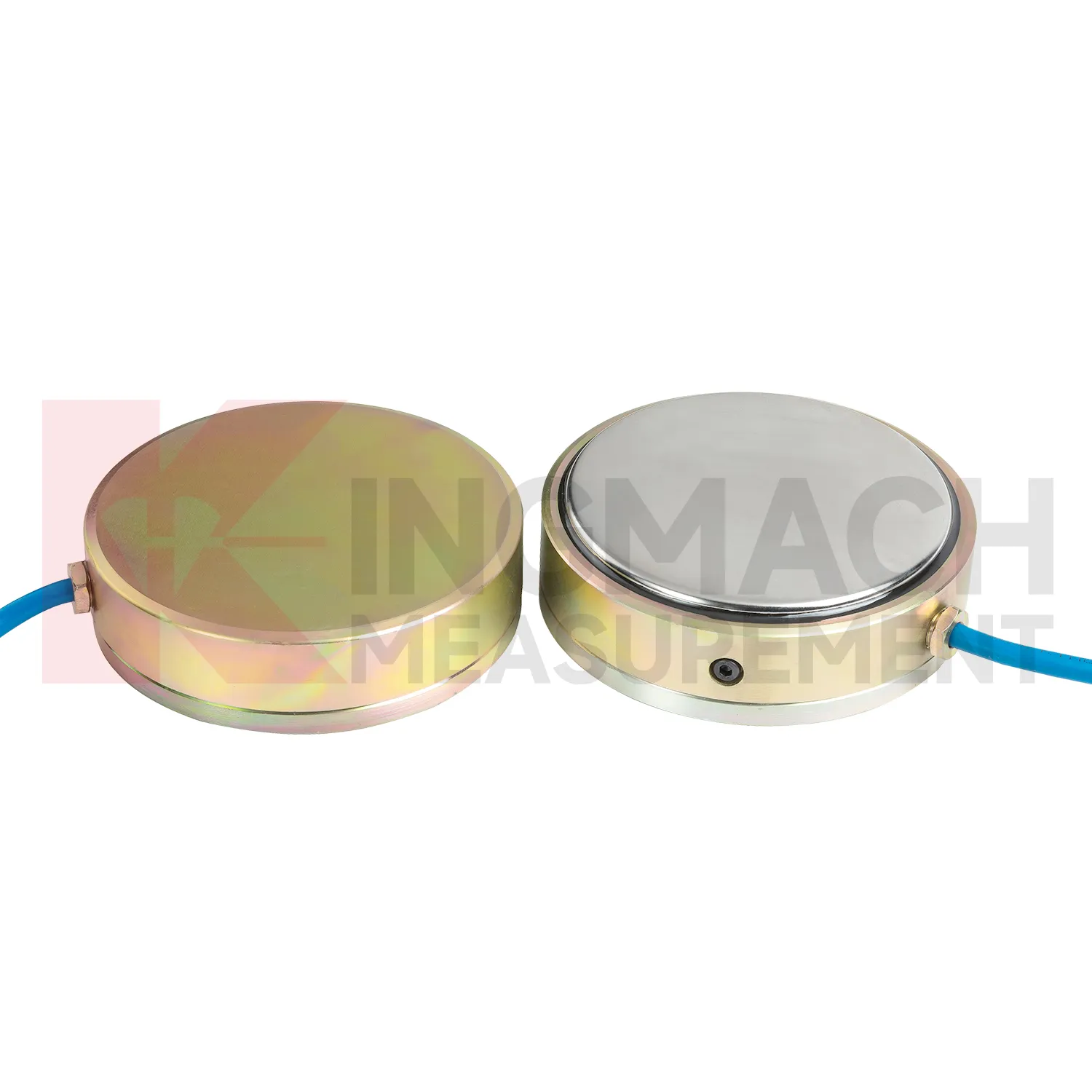

6. வகை 5 — புவி அழுத்தம் செல்: விநியோகிக்கப்பட்ட மண் தொடர்பு அழுத்தத்தை அளவிடுதல்

பூமி அழுத்த செல்கள் சிக்கலான அளவீட்டு சிக்கலை தீர்க்கின்றன, இது வேறு எந்த சென்சார் வகையையும் தீர்க்க முடியாது.

அளவீட்டு பிரச்சனை: மண் ஒரு ஒற்றை புள்ளி சுமையாக செயல்படாமல், பரந்த மேற்பரப்பில் பரவலான தொடர்பு அழுத்தத்தை பயன்படுத்துகிறது. ஒரு புள்ளியில் வைக்கப்படும் வழக்கமான சுமைக் கலமானது, அந்த இடத்தில் மட்டுமே அதிக உள்ளூர்மயமாக்கப்பட்ட அழுத்தத்தை சரியாகப் படிக்கிறது. இந்த உள்ளூர் வாசிப்பு உண்மையான சராசரி கட்டமைப்பு சுமையை விட கணிசமாக அதிகமாகவோ அல்லது குறைவாகவோ இருக்கலாம். பூமி அழுத்த செல் விதிவிலக்காக பெரிய தட்டையான முகத்தைக் கொண்டுள்ளது. இந்த பெரிய முகம், கடுமையான துகள் அளவு மாறுபாடு, சுருக்கம் சீரற்ற தன்மை மற்றும் சீரற்ற மொத்த கிளஸ்டரிங் ஆகியவற்றால் ஏற்படும் அழுத்த செறிவுகளை திறம்பட சராசரியாக கணக்கிடுகிறது.

இரண்டு மாறுபாடுகள்:

JMZX-50XXAT நிலையான மாதிரியாக செயல்படுகிறது. இது தக்கவைக்கும் சுவர்கள், நிலத்தடி கட்டமைப்புகள், சுரங்கப் பாதைகள், கட்டுகள் மற்றும் அடித்தள அடுக்குகளை தீவிரமாக கண்காணிக்கிறது. முழு கண்காணிப்பு வாழ்க்கையிலும் மண் அல்லது நிரப்பு பொருள் எவ்வாறு கட்டமைப்பை ஏற்றுகிறது என்பதை இது துல்லியமாக அளவிடுகிறது.

JMZX-51XXAT அதிக சுமை பயன்பாடுகளுக்காக வடிவமைக்கப்பட்ட பெரிய மாடலாக செயல்படுகிறது. பொறியாளர்கள் இந்த மாதிரியை பெரிய அணைக்கட்டுகள், பெரிய விட்டம் கொண்ட சீசன்கள் மற்றும் அதிக அளவு ஏற்றப்பட்ட கட்டமைப்பு நிரப்பு மண்டலங்களில் பயன்படுத்துகின்றனர். இந்த தீவிர சூழல்களில், நிலையான கலத்தின் முகப் பகுதி ஆழத்தில் உண்மையான அழுத்த விநியோகத்தை கணிசமாகக் குறைத்துவிடும்.

ஸ்மார்ட் ஏடிஎம் பின்னொட்டு மாறுபாடு: இந்த மாறுபாடு முழு தானியங்கி வெப்பநிலை திருத்தம் மற்றும் நம்பகமான டிஜிட்டல் வெளியீட்டிற்கான ஆன்போர்டு HAT சிப்பை உள்ளடக்கியது. நீண்ட கேபிள் ஓட்டங்கள் தேவைப்படும் ஆழமான புதைக்கப்பட்ட கலங்களுக்கு இந்த தொழில்நுட்பம் முற்றிலும் அவசியம். கனரக நீர் நீக்கும் பம்புகள் அல்லது செயலில் உள்ள அகழ்வாராய்ச்சி உபகரணங்களிலிருந்து அதிக EMI அனுபவிக்கும் தளங்களிலும் இது முக்கியமானது.

முக்கியமான நிறுவல் குறிப்பு: தொழில்நுட்ப வல்லுநர்கள் செல் முகத்தை முதன்மை முதன்மை அழுத்தத் திசைக்கு செங்குத்தாகத் தெளிவாகச் செலுத்த வேண்டும். தவறான கோணத்தில் நிறுவப்பட்ட செல், வடிவமைப்பாளர் கண்காணிக்க விரும்பும் குறிப்பிட்ட அழுத்தத்தைக் காட்டிலும் பொருத்தமற்ற அழுத்தக் கூறுகளை அளவிடுகிறது. இந்த தவறு புலத்தில் மிகவும் பொதுவான பூமி அழுத்த செல் தவறான பயன்பாடு பிழைகளில் ஒன்றாக உள்ளது.

7. வகைகள் 6 — திரவ அழுத்தம் கண்காணிப்பு: பைசோமீட்டர் மற்றும் நீர் நிலை மீட்டர்கள்

நீர் மற்றும் துளை அழுத்தம் ஒரு யூனிட் பகுதிக்கு உடல் சக்திகளாக செயல்படுகின்றன. அவற்றை அளவிடுவது அடிப்படையில் ஒரு திரவ ஊடகத்தில் நேரடியாகப் பயன்படுத்தப்படும் சுமை செல் அளவீடு ஆகும். இந்த செயல்முறை ஒரே மாதிரியான இயற்பியல் கொள்கையை நம்பியுள்ளது, ஆனால் வேறுபட்ட மீள் உறுப்பு மற்றும் தனித்துவமான உணர்திறன் வடிவவியலைப் பயன்படுத்துகிறது.

துணை வகை A — ஸ்மார்ட் வைப்ரேட்டிங் வயர் பைசோமீட்டர் (JMZX-55XXHAT): நிரூபிக்கப்பட்ட VW உணர்திறனைப் பயன்படுத்தி போர்ஹோல்கள் மற்றும் ஸ்டாண்ட் பைப்புகளில் உள்ள துளை நீர் அழுத்தம் மற்றும் மாறும் நிலத்தடி நீர் தலையை இந்த கருவி அளவிடுகிறது. அணை அடித்தளங்கள், கரைகள், சரிவுகள் மற்றும் சுரங்கப்பாதை தலைகீழ் போன்ற புவி தொழில்நுட்ப அமைப்புகளுக்குள் ஆழமாக நிரந்தர உட்பொதிக்கப்பட்ட நிறுவலுக்கு பொறியாளர்கள் இதை வடிவமைக்கின்றனர். இது தன்னியக்க வெப்பநிலை இழப்பீடு மற்றும் RS485 டிஜிட்டல் வெளியீட்டுடன் முழுமையான ஆன்போர்டு HAT சிப்பைக் கொண்டுள்ளது. குழுக்கள் பல ஆண்டுகளாக அல்லது பல தசாப்தங்களாக கண்காணிப்பதற்காக சென்சாரை நிரந்தரமாக புதைக்கும் அல்லது கிரவுட் செய்யும் போது இது முழுமையான முதன்மைத் தேர்வாகும். உயரும் துளை அழுத்தம் பெரும்பாலும் பேரழிவு சரிவு உறுதியற்ற தன்மை அல்லது அணை அடித்தள தோல்விக்கு முந்தைய அளவிடக்கூடிய முன்னோடியாக செயல்படுகிறது. இந்த முக்கியமான எச்சரிக்கையானது, புலப்படும் மேற்பரப்பு சிதைவு ஏற்படுவதற்கு சில நாட்கள் அல்லது வாரங்களுக்கு முன்பு தோன்றும்.

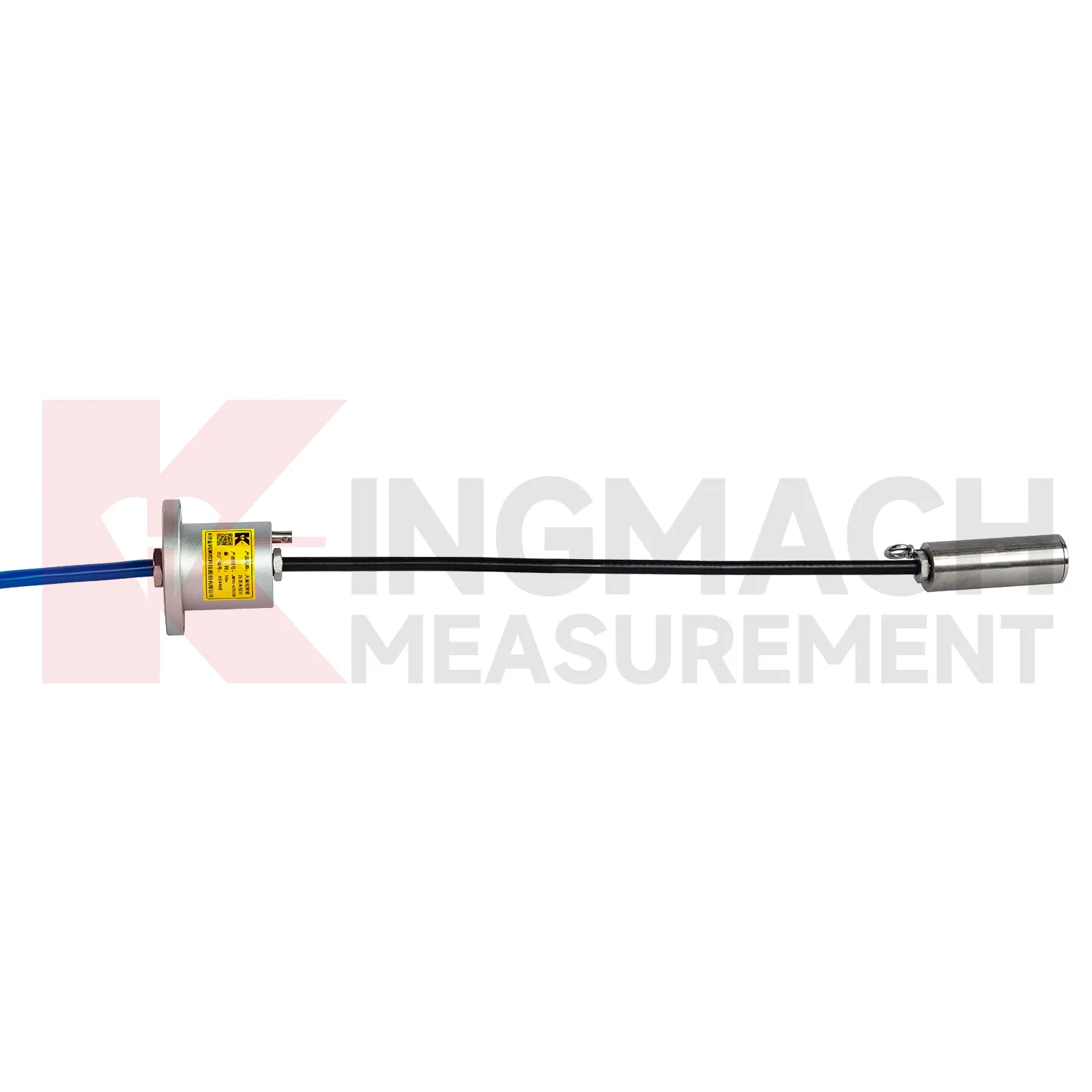

துணை வகை B — பரந்த அளவிலான ஸ்மார்ட் டிஃபெரன்ஷியல் அழுத்தம் நீர் நிலை மீட்டர் (JMYC-67XXAD): இந்த மிகவும் சிறப்பு வாய்ந்த சென்சார் ஆழமான கசிவு அழுத்தம் மற்றும் துல்லியமான நீர் மட்டத்தை அளவிடுகிறது. குழுக்கள் அதை முன் நிறுவப்பட்ட பைசோமீட்டர் குழாய்கள், அழுத்தம் நிவாரண குழாய் விற்பனை நிலையங்கள் மற்றும் மென்மையான அடித்தள போர்ஹோல்களில் நிறுவுகின்றன. இது வென்ட் கேபிளுடன் இணைக்கப்பட்ட மேம்பட்ட வேறுபட்ட அழுத்த தொழில்நுட்பத்தைப் பயன்படுத்துகிறது. அதன் சிறிய பரிமாணங்களான φ24mm × 71.5mm எந்த நிலையான கண்காணிப்பு குழாயிலும் சீராக இறக்கப்படும் அளவுக்கு சிறியதாக இருப்பதை உறுதி செய்கிறது. இது விதிவிலக்கான 0.1 மிமீ தீர்மானத்தையும் 0.2% எஃப்எஸ் துல்லிய மதிப்பீட்டையும் வழங்குகிறது. இது RS485 டிஜிட்டல் வெளியீட்டில் (DC 9-24V) இயங்குகிறது மற்றும் −20°C முதல் +80°C வரையிலான வெப்பநிலை வரம்பில் செயல்படுகிறது. பொறியாளர்கள் இந்த மாதிரியை ஒரு நிறுவலுக்கு கண்டிப்பாக ஒரு குழாயில் உள்ள சப்-மில்லிமீட்டர் நீர் நிலை தீர்மானம் தேவைப்படும் போது இந்த மாதிரியை தேர்வு செய்கிறார்கள் மற்றும் தளம் ஏற்கனவே RS485 தரவு உள்கட்டமைப்புடன் கம்பி சக்தியைக் கொண்டுள்ளது.

துணை வகை C — 4G (JMYC-67XXAWL) உடன் ஒருங்கிணைந்த பரந்த அளவிலான வேறுபட்ட அழுத்தம் நீர் நிலை மீட்டர்: இந்த மாதிரியானது இறுதி தன்னாட்சி புல வரிசைப்படுத்தல் மாறுபாட்டைக் குறிக்கிறது. இது ஒரு 4G வயர்லெஸ் DTU, அதிக திறன் கொண்ட 3.6V/38Ah ரிச்சார்ஜபிள் அல்லாத லித்தியம் பேட்டரி மற்றும் ஒரு பிரத்யேக மொபைல் ஆப் டிஸ்ப்ளே ஆகியவற்றை மிகவும் கச்சிதமான 85mm × 85mm × 106mm அலகுடன் ஒருங்கிணைக்கிறது. இது 1 மிமீ நம்பகமான தீர்மானத்தையும் ± 0.1% FS இன் கண்டிப்பான துல்லியத்தையும் வழங்குகிறது. இது GB/T 11828.2-2022 தரநிலைகளுக்கு அதிகாரப்பூர்வ சான்றிதழைக் கொண்டுள்ளது. வேகமான 20 நிமிட இடைவெளியில் 5 மாதங்கள் முதல் 6 மணி நேர இடைவெளியில் 3 ஆண்டுகளுக்கும் மேலாக பேட்டரி ஆயுள் ஆக்ரோஷமாக பரவுகிறது. கவனிக்கப்படாத நீரியல் கண்காணிப்பு நிலையங்கள், தொலைநிலை நீர்த்தேக்க கண்காணிப்பு மற்றும் பரந்த மேற்பரப்பு/நிலத்தடி நீர் கண்காணிப்பு நெட்வொர்க்குகளுக்கு இது சரியான தேர்வாகும், அங்கு பாரம்பரிய கிரிட் மின்சாரம் மற்றும் கேபிள் உள்கட்டமைப்பு முற்றிலும் கிடைக்காது.

தயாரிப்பு தேர்வு முடிவு அட்டவணை

முக்கிய அணை பாதுகாப்பு திட்டங்களில், பொறியியல் குழுக்கள் வழக்கமாக மூன்று திரவ அழுத்த வகைகளையும் ஒரே நேரத்தில் பயன்படுத்துகின்றன. அவர்கள் VW பைசோமீட்டர்களை அடித்தளம் கூழ் திரைக்குள் ஆழமாக வைக்கிறார்கள். ஆய்வு கேலரி பைசோமீட்டர் குழாய்களுக்குள் அவர்கள் RS485 நீர் நிலை மீட்டர்களை பாதுகாப்பாக நிறுவுகின்றனர். இறுதியாக, அவர்கள் 4G நீர் நிலை மீட்டர்களை மேற்பரப்பு நீர்த்தேக்க அளவீட்டு நிலையங்களில் துல்லியமாக நிலைநிறுத்துகின்றனர். ஒவ்வொரு தனித்த சென்சாரும் ஒரே விரிவான பாதுகாப்பு கண்காணிப்பு வலையமைப்பிற்குள் மிகவும் குறிப்பிட்ட அளவீட்டு புள்ளியை வழங்குகிறது.

8. வழக்கமான எதிராக ஸ்மார்ட் HAT: ஒவ்வொரு வகையிலும் முடிவு

முன்னர் குறிப்பிடப்பட்ட ஒவ்வொரு VW அடிப்படையிலான வகையும் வழக்கமான மற்றும் மேம்பட்ட ஸ்மார்ட் HAT வகைகளில் வருகிறது.

வழக்கமான VW வெளியீடு ஒரு மூல அதிர்வெண் சமிக்ஞையை உருவாக்குகிறது. அதிர்வெண்ணை நுணுக்கமாகப் பயன்படுத்தக்கூடிய பொறியியல் அலகுகளாக மாற்ற, இந்த மூல சமிக்ஞைக்கு வெளிப்புற வாசிப்பு அலகு அல்லது பிரத்யேக தரவு லாகர் தேவைப்படுகிறது. இது குறைந்த ஆரம்ப அலகு விலையை வழங்குகிறது மற்றும் பல தசாப்தங்களாக நிறுவப்பட்ட நிரூபிக்கப்பட்ட நம்பகத்தன்மையைக் கொண்டுள்ளது. இது சிறிய சென்சார் எண்ணிக்கைகள், குறுகிய கேபிள் ஓட்டங்கள் மற்றும் ஏற்கனவே இருக்கும் VW ரீட்அவுட் உள்கட்டமைப்பைக் கொண்ட பழைய தளங்களுக்கான சரியான தேர்வைக் குறிக்கிறது.

Smart HAT வெளியீடு, முழுமையாக அளவீடு செய்யப்பட்ட RS485 டிஜிட்டல் மதிப்புகளை நேரடியாக பயனருக்கு வழங்கும் உள் சிப்பைப் பயன்படுத்துகிறது. இது இடைநிலை சமிக்ஞை சீரமைப்புக்கான எந்த தேவையையும் நீக்குகிறது. வெப்பநிலை இழப்பீடு தானாகவே நிகழ்கிறது. பிரதான லாகர் இணைப்பு குறைந்துவிட்டாலோ அல்லது குறுக்கீடு ஏற்பட்டாலோ ஆன்போர்டு சேமிப்பகம் முக்கியமான தரவைத் திறம்பட தாங்கும். 20 கருவிகளுக்கு மேல் பெரிய சென்சார் வரிசைகளுக்கு இது சரியான தேர்வாகும். 10 ஆண்டுகளுக்கும் மேலாக 50 சென்சார்கள் கொண்ட திட்டத்தை எடுத்துக் கொண்டால், பாரம்பரிய தனித்த அமைப்புடன் ஒப்பிடும்போது Smart HAT தீர்வு கேபிளிங் மற்றும் டேட்டா லாக்கர் சேனல்களில் சுமார் 30-40% சேமிப்பை அடையலாம், ஆன்-சைட் பராமரிப்பு மற்றும் பயணச் செலவுகளை சுமார் 50% குறைக்கலாம், மேலும் மொத்த வாழ்க்கைச் சுழற்சி செலவுகள் 20-25% அதிகமாக இயங்கும் தளத்திற்கு 20-25% க்கும் மேல் தேவை. கட்டுமான உபகரணங்களிலிருந்து அதிக EMI ஆனது நிலையான அனலாக் VW சிக்னல்களை விரைவாக சிதைக்கும்.

ஜேஎம்ஒய்சி தொடரில் உள்ள மாறுபட்ட அழுத்த நீர் நிலை மீட்டர்கள் இயல்பாகவே ஸ்மார்ட் ஆகும். இந்த சிறப்பு கருவிகளுக்கு வழக்கமான மாறுபாடு எதுவும் இல்லை. JMYC-67XXAD ஆனது கம்பி தன்னியக்க அமைப்புகளுக்கான நிலையான RS485 ஐ வெளியிடுகிறது. JMYC-67XXAWL ஆனது முழுமையாக வயர்லெஸ் கவனிக்கப்படாத வரிசைப்படுத்தலுக்கு நம்பகமான 4G ஐ வெளியிடுகிறது. அவற்றுக்கிடையேயான தேர்வு மைய சென்சார் திறனைக் காட்டிலும் தள உள்கட்டமைப்பைப் பொறுத்தது.

ஸ்மார்ட் சென்சார்கள் ஒரு யூனிட்டிற்கு முன்கூட்டிய விலை அதிகமாக இருந்தாலும், அவை மொத்த உரிமைச் செலவைக் கடுமையாகக் குறைக்கின்றன. அவை தேவையான டேட்டா லாக்கர் சேனல் எண்ணிக்கையை குறைக்கின்றன, சிக்கலான வயரிங் எளிமையாக்குகின்றன, மேலும் பராமரிப்பு வருகை அதிர்வெண்ணை தீவிரமாக குறைக்கின்றன. ஒரு நிலையான 50-சென்சார் அணை கண்காணிப்பு அமைப்பில், 10-ஆண்டு திட்டத்தில் நீண்ட கால வாழ்க்கைச் சுழற்சி செலவு சேமிப்பு பொதுவாக ஆரம்ப முன்கூட்டிய பிரீமியத்தை மிகக் குறிப்பிடத்தக்க வித்தியாசத்தில் மீறுகிறது.

சரியான வகை படையால் வரையறுக்கப்படுகிறது, பட்டியல் அல்ல

இந்த விரிவான வரம்பில் உள்ள ஒன்பது தனித்துவமான தயாரிப்புகள் ஒவ்வொன்றும் உள்ளன, ஏனெனில் உண்மையான பொறியியல் திட்டங்களில் மிகவும் குறிப்பிட்ட விசை உள்ளமைவு உள்ளது. சரியான வகை ஒருபோதும் வெறும் தயாரிப்பு விருப்பம் அல்ல; இது ஒரு முழுமையான வடிவியல் தேவையாக உள்ளது. தீவிரமான கட்டமைப்பு கண்காணிப்பு திட்டங்கள் வழக்கமாக ஒரே நேரத்தில் மூன்று முதல் ஐந்து வெவ்வேறு வகைகளை வரிசைப்படுத்துகின்றன. ஒரு முழுமையான கட்டமைப்பு பாதுகாப்பு படத்திற்கு இயல்பாகவே பல அளவீட்டு அளவுருக்கள் தேவை, ஒரே மாதிரியான பல நகல் சென்சார்கள் மட்டும் அல்ல.
