கிங்மாக் வைப்ரேட்டிங் வயர் சென்சார்கள் கட்டமைப்பு ஆரோக்கிய கண்காணிப்பு

SHM இல் என்ன ஒரு அதிர்வுறும் கம்பி சென்சார் அளவிடும்

அதிர்வுறும் கம்பி சென்சார் ஒரு இயந்திர மாற்றத்தை ஒரு பதட்டமான கம்பியின் அதிர்வு அதிர்வெண்ணில் மாற்றமாக மாற்றுகிறது. இணக்கமான வாசிப்பு கம்பியை உற்சாகப்படுத்துகிறது, பதிலைக் கண்டறிந்து, அழுத்தம், அழுத்தம், சுமை அல்லது மற்றொரு பொறியியல் மதிப்பைக் கணக்கிட அளவுத்திருத்த குணகங்களைப் பயன்படுத்துகிறது. அதிர்வெண் என்பது அளவிடப்பட்ட அளவு, எனவே சாதாரண கேபிள்-எதிர்ப்பு மாறுபாடு குறைந்த-நிலை எதிர்ப்பு அல்லது மின்னழுத்த சமிக்ஞையை விட குறைவான விளைவைக் கொண்டுள்ளது. கேபிள் தொடர்ச்சி, கவசம், ஈரப்பதம் பாதுகாப்பு மற்றும் வாசிப்பு இணக்கத்தன்மை இன்னும் முக்கியமானது.

உணர்திறன் பொறிமுறையின் ஆழமான விளக்கத்திற்கு, மதிப்பாய்வு செய்யவும் அதிர்வுறும் வயர் ஸ்ட்ரெய்ன் கேஜ்கள் எவ்வாறு வேலை செய்கின்றன . உயர் அதிர்வெண் மாறும் பதிலைக் காட்டிலும் நிலைப்புத்தன்மை மற்றும் நீண்ட கேபிள் வழிகள் முக்கியத்துவம் வாய்ந்ததாக இருக்கும் மெதுவான, நீண்ட கால கண்காணிப்பில் பொறியியல் நன்மை வலுவானது. அதிர்வுறும் வயர் சென்சார் விரைவான அதிர்வு, பெரிய உலகளாவிய இயக்கம் அல்லது நெகிழ்வான, இழுக்கும் கம்பி, ஆப்டிகல் அல்லது செயற்கைக்கோள் அடிப்படையிலான அளவீட்டு பாதை தேவைப்படும் வடிவவியலுக்கு தானாகவே சரியான தேர்வாக இருக்காது.

RFQ க்கு முன் சொற்பொழிவு

ஒவ்வொரு அதிர்வெண்-வெளியீடு அல்லது டிஜிட்டல் இடப்பெயர்ச்சி கருவிக்கும் பொதுவான பெயராக "அதிர்வு கம்பி" பயன்படுத்த வேண்டாம். Kingmach JMDL-21XXAT, JMDL-22XXAT, JMDL-24XXAT, JMDL-31XXAT, மற்றும் JMDL-32XXAT மாதிரிகள் தூண்டல் அதிர்வெண்-பண்பேற்றம் கொள்கைகளைப் பயன்படுத்துகின்றன. JMDL-52XXADT இரண்டு இணைந்த தூண்டல் சுருள்களைப் பயன்படுத்துகிறது, JMLS-22XXADT மின்தடை மாற்றம் மற்றும் டிஜிட்டல் தொடர்பு கொண்ட கம்பி-கயிறு பொறிமுறையைப் பயன்படுத்துகிறது, மேலும் JMBD-1050 GNSS பொருத்துதலைப் பயன்படுத்துகிறது. சரியான சொற்களஞ்சியம் பொருந்தாத வாசிப்பு சேனல்கள், வயரிங் அனுமானங்கள் மற்றும் அளவுத்திருத்த நடைமுறைகளைத் தடுக்கிறது.

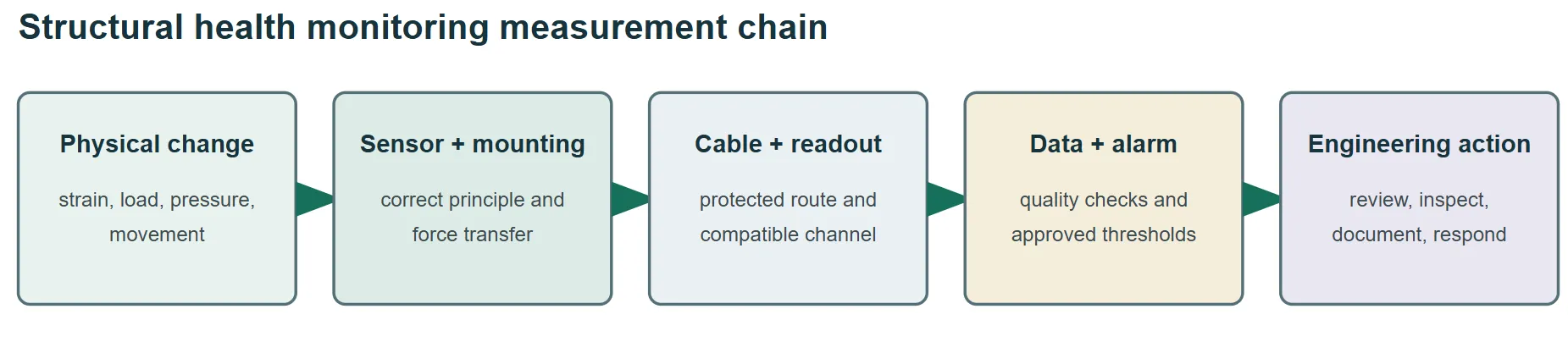

மாதிரியைத் தேர்ந்தெடுப்பதற்கு முன் அளவீட்டுச் சங்கிலியை உருவாக்கவும்

சென்சார் என்பது SHM அமைப்பின் ஒரு அடுக்கு. அளவீட்டு புள்ளி, பெருகிவரும் வன்பொருள், பாதுகாக்கப்பட்ட கேபிள் வழி, ரீட்அவுட் அல்லது லாகர், தகவல் தொடர்பு இணைப்பு, மென்பொருள், அலாரம் வரம்புகள் மற்றும் மறுமொழி செயல்முறை ஆகியவை ஒரே சங்கிலியாக செயல்பட வேண்டும். மிகவும் நிலையான சென்சார் நிலையற்ற நங்கூரம், சேதமடைந்த கேபிள், இணக்கமற்ற சேனல், மோசமான வெப்பநிலை விளக்கம் அல்லது பொறியியல் அடிப்படை இல்லாத அலாரம் வரம்பை சரிசெய்ய முடியாது.



• சென்சார் குடும்பத்தைத் தேர்ந்தெடுக்கும் முன் பொறியியல் கேள்வி மற்றும் இயற்பியல் மாறியை வரையறுக்கவும்.
• வரம்பு, தெளிவுத்திறன், மறுநிகழ்வு, வெப்பநிலை நடத்தை மற்றும் மாதிரி விகிதம் ஆகியவை எச்சரிக்கை முடிவை ஆதரிக்கின்றன என்பதை உறுதிப்படுத்தவும்.
• மவுண்டிங், கேபிள் பாதுகாப்பு, தரையிறக்கம், எழுச்சி பாதுகாப்பு, வாசிப்பு சேனல்கள், தகவல் தொடர்பு, தரவு சேமிப்பு மற்றும் பராமரிப்பு அணுகல் ஆகியவற்றைக் குறிப்பிடவும்.
• அடிப்படை அளவீடுகள், நுழைவு அனுமதி, எச்சரிக்கை மதிப்பாய்வு, ஆய்வு மற்றும் தரவுத் தக்கவைப்புக்கான பொறுப்பை ஒதுக்கவும்.

மேற்கோளில் உள்ள தேர்வு அளவுகோல்கள்

எட்டு இயக்கம்-கண்காணிப்பு விருப்பங்கள் மற்றும் அவை எங்கு பொருந்தும்

கிங்மாச்சில் பின்வரும் எட்டு விருப்பங்கள் தோன்றும் இடப்பெயர்ச்சி மின்மாற்றி வரம்பு . அவை SHM க்குள் வெவ்வேறு இயக்கக் கேள்விகளைத் தீர்க்கின்றன, ஆனால் அவை ஒரு அதிர்வுறும் கம்பி சென்சாரின் எட்டு பதிப்புகள் அல்ல. மாதிரிகளை மாற்றாகக் கருதுவதற்கு முன் உணர்திறன் கொள்கை, அளவீட்டு பாதை, நிறுவல் முறை, வெளியீடு மற்றும் பராமரிப்பு தேவைகளை ஒப்பிடுக.

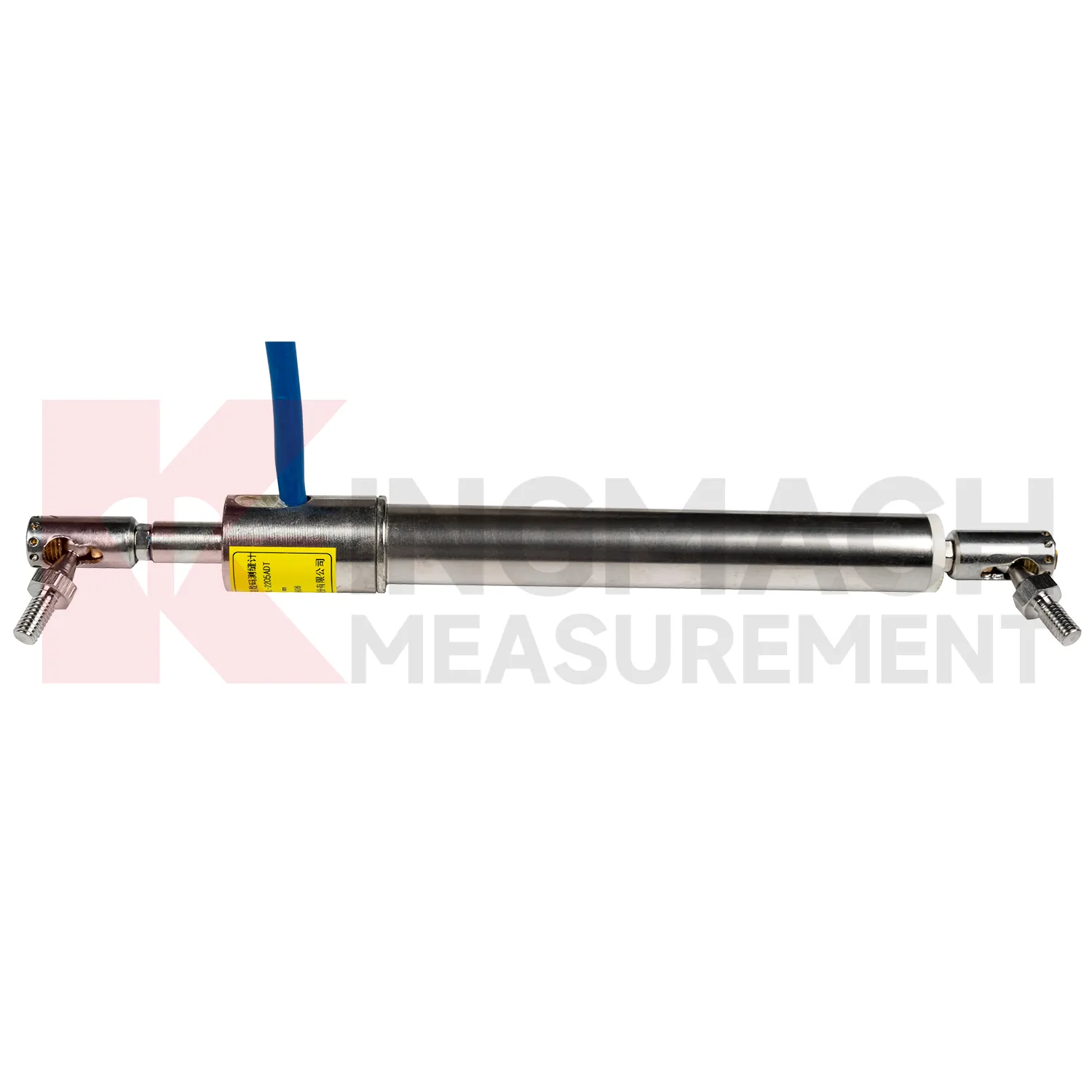

1. ஸ்மார்ட் கிராக் கேஜ்: JMDL-22XXAT

பயன்படுத்தவும் JMDL-22XXAT ஸ்மார்ட் கிராக் கேஜ் பொறியியல் மாறி என்பது விரிசல், கூட்டு அல்லது விரிவாக்க கூட்டு முழுவதும் அகலத்தில் ஏற்படும் மாற்றமாகும். நிலையான வரம்பு விருப்பங்கள் வாங்குபவரை ஒரு பொதுவான பயணத்தை ஏற்றுக்கொள்வதற்கு பதிலாக எதிர்பார்க்கப்படும் இயக்கத்தை பொருத்த அனுமதிக்கின்றன. சேதமடைந்த அல்லது தளர்வான பொருட்களுக்கு வெளியே நங்கூரங்களை வைத்திருக்கும் போது மவுண்டிங் ஜியோமெட்ரி திறப்பை நேரடியாக கேஜிற்கு மாற்ற வேண்டும். பூஜ்ஜிய வாசிப்பு வெப்பநிலை, நிறுவல் நிலை மற்றும் தொடர்புடைய வரைபடக் குறிப்புடன் பதிவு செய்யப்பட வேண்டும்.

எகோங்யான் ரயில் மட்டும் பாலம் திட்டமானது, பரந்த பாலம் கண்காணிப்பு அமைப்பிற்குள் ஸ்மார்ட் கிராக் அளவீடுகளைப் பயன்படுத்தியது, விரிசல் தரவு ஏன் சுமை, விலகல், திரிபு மற்றும் சுற்றுச்சூழல் அளவீடுகளுடன் விளக்கப்பட வேண்டும் என்பதைக் காட்டுகிறது. பருவகால இயக்கம் அல்லது நிறுவல் ஆஃப்செட் ஆகியவற்றை அனுமதிக்காமல், வெளிப்படையான துல்லியத்திற்கான சிறிய வரம்பைத் தேர்ந்தெடுப்பது பொதுவான தவறு. மற்றொன்று இயக்க அச்சை வரையறுக்காமல் ஒரு ஒழுங்கற்ற விரிசல் முழுவதும் பெருகுகிறது. சரியான வரம்பு, துல்லியம், வெப்பநிலை விருப்பம், கேபிள் நீளம், பெருகிவரும் பாகங்கள், அளவுத்திருத்தப் பதிவு மற்றும் இணக்கமான வாசிப்பு ஆகியவற்றைக் கேட்கவும். பூஜ்ஜியத்தை யார் மீட்டமைக்கலாம் மற்றும் கண்காணிப்பு வரலாற்றில் எந்த மீட்டமைப்பு எவ்வாறு பதிவு செய்யப்படும் என்பதை வரையறுக்கவும்.

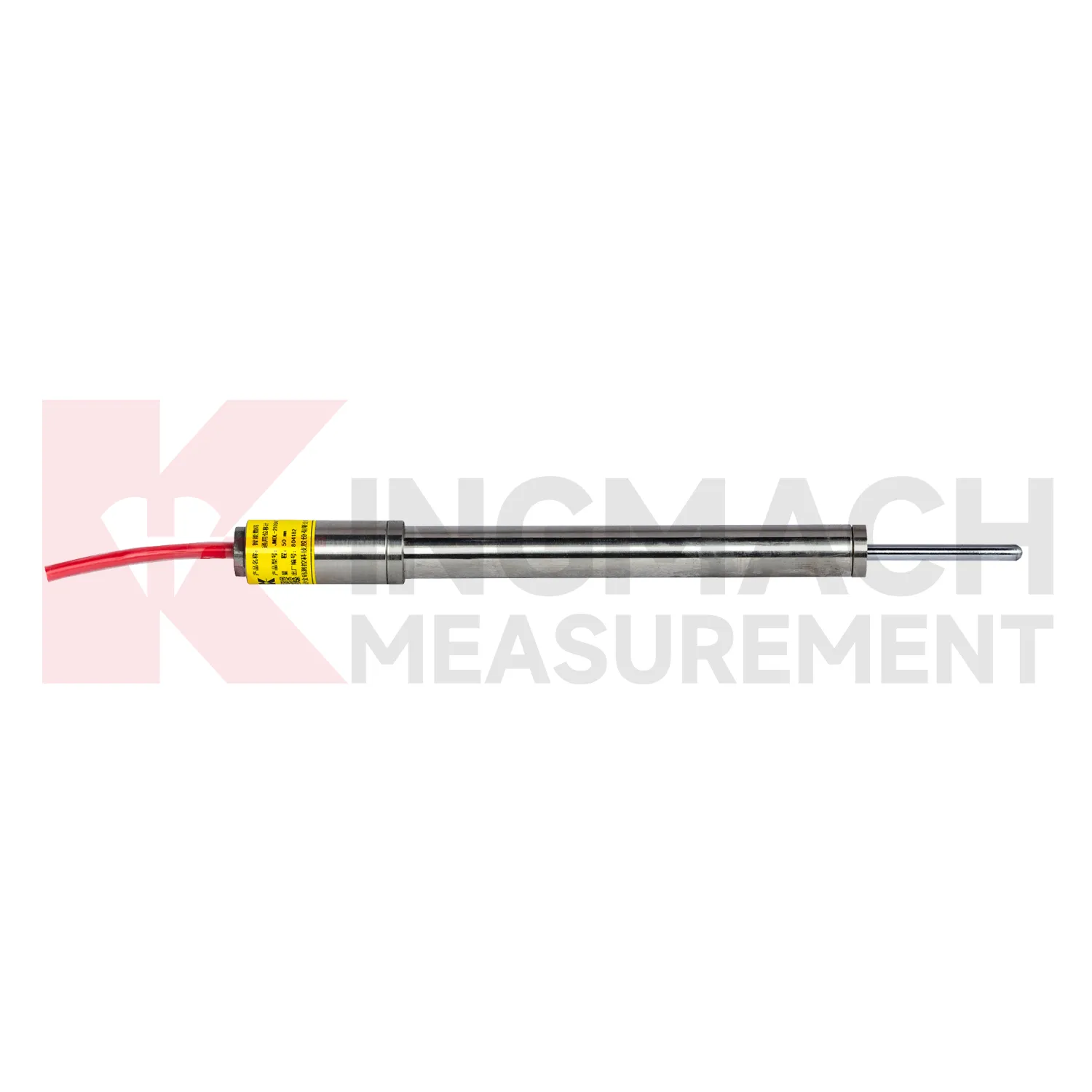

2. பொது-நோக்கு இடப்பெயர்ச்சி மீட்டர்: JMDL-21XXAT

தி JMDL-21XXAT பொது-நோக்கு இடப்பெயர்ச்சி மீட்டர் அளவீட்டு திசை தெளிவாக இருக்கும் போது இரண்டு கட்டமைப்பு கூறுகளுக்கு இடையே நேரடி உறவினர் இயக்கம் பொருந்துகிறது. வழக்கமான பணிகளில் விரிவாக்க-கூட்டு இயக்கம், உள்ளூர் ஆதரவு இடப்பெயர்வு மற்றும் வரையறுக்கப்பட்ட இடைமுகம் முழுவதும் தொடர்புடைய இயக்கம் ஆகியவை அடங்கும். அதன் தூண்டல் அதிர்வெண்-பண்பேற்றம் கட்டமைப்பு மற்றும் டிஜிட்டல் செயல்பாடுகள், அக அளவீட்டு செயல்பாட்டில் அதிர்வெண் ஈடுபட்டிருந்தாலும், வழக்கமான அதிர்வுறும் கம்பி சென்சாரிலிருந்து வேறுபட்ட தொழில்நுட்பத்தை உருவாக்குகிறது.

ஆர்டர் செய்வதற்கு முன், நிலையான புள்ளி, நகரும் புள்ளி, எதிர்பார்க்கப்படும் திசை, ஆரம்ப நீட்டிப்பு மற்றும் முழு இயக்க உறை ஆகியவற்றை வரையவும். சுழற்சி அல்லது குறுக்கு இயக்கம் தடி அல்லது அடைப்புக்குறியை பக்கவாட்டில் ஏற்ற முடியுமா என்பதைச் சரிபார்க்கவும். வழக்கமான பிழையானது, இயக்கப் பாதை வளைந்திருக்கும்போது, ​​மிக நீளமாக, அணுக முடியாததாக, அல்லது நிலையற்ற பொருளைக் குறிப்பிடும்போது, ​​பொது-நோக்கு அளவீட்டை உலகளாவிய விடையாகக் கருதுகிறது. அந்த சமயங்களில், ஒரு நெகிழ்வான, கம்பி-கயிறு, மல்டிபாயிண்ட், அடிப்பாறை, ஆப்டிகல் அல்லது ஜிஎன்எஸ்எஸ் முறை கேள்விக்கு மிகவும் நம்பகத்தன்மையுடன் பதிலளிக்கலாம். ஒரு பரிமாண மவுண்டிங் வரைதல் தேவை மற்றும் அடிப்படை வாசிப்பு ஏற்றுக்கொள்ளப்படுவதற்கு முன் நிறுவப்பட்ட ஆரம்ப நிலையை சரிபார்க்கவும்.

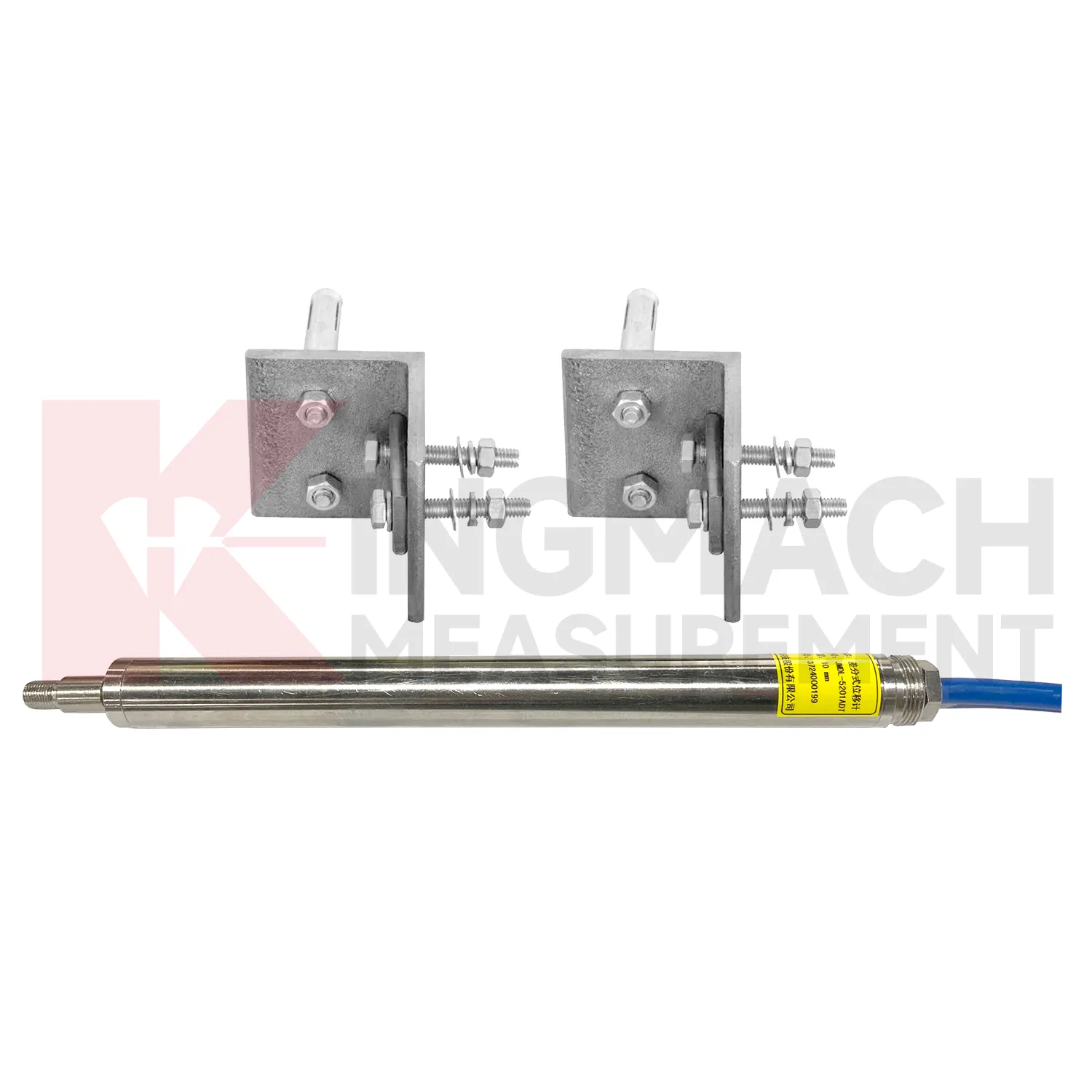

3. வேறுபட்ட இடப்பெயர்ச்சி மீட்டர்: JMDL-52XXADT

தேர்வு செய்யவும் JMDL-52XXADT வேறுபட்ட இடப்பெயர்ச்சி மீட்டர் ஒரு கூட்டு, பிரிவு அல்லது இடைமுகம் முழுவதும் தொடர்புடைய இயக்கம் போன்ற இரண்டு புள்ளிகளுக்கு இடையிலான இயக்க வேறுபாட்டை முடிவு சார்ந்திருக்கும் போது. இரண்டு இணைக்கப்பட்ட தூண்டல் சுருள்கள் தடி நகரும்போது எதிர் திசைகளில் பதிலளிக்கின்றன. வேறுபட்ட கணக்கீடு வெப்பநிலை தொடர்பான விளைவுகள் உட்பட பொதுவான சுற்றுச்சூழல் செல்வாக்கைக் குறைக்கும் நோக்கம் கொண்டது. இந்த இயக்கக் கொள்கையை அதிர்வுறும் கம்பி என்று விவரிக்கக்கூடாது.

குறிப்பு புள்ளிகள் அளவீட்டின் ஒரு பகுதியாகும். எந்த நங்கூரமும் சுயாதீனமாக நகர்ந்தால், நிறுவப்பட்ட வடிவவியலுக்கு வெளியீடு சரியாக இருக்கலாம் ஆனால் பொறியியல் விளக்கத்திற்கு தவறாக இருக்கலாம். நிறுவல் வரைபடத்தில் அடைப்புக்குறி விறைப்பு, சீரமைப்பு, ஆரம்ப நிலை, வெப்ப இயக்கம், அணுகல் மற்றும் கேபிள் பாதுகாப்பு ஆகியவை அடங்கும். திட்டத்திற்கு உண்மையில் முழுமையான நிலை அல்லது நீண்ட பயணம் தேவைப்படும் போது ஒரு வித்தியாசமான அளவைப் பயன்படுத்துவது பொதுவான பிழை. அலாரங்களை வரையறுப்பதற்கு முன் குறிப்பு சட்டகம் மற்றும் எதிர்பார்க்கப்படும் அடையாள மாநாட்டை உறுதிப்படுத்தவும். ஆணையிடும் போது, ​​இரு திசைகளிலும் கட்டுப்படுத்தப்பட்ட இயக்கத்தைப் பயன்படுத்தவும் மற்றும் அடையாளம், திரும்புதல் மற்றும் சேனல் மேப்பிங்கைச் சரிபார்க்கவும்.

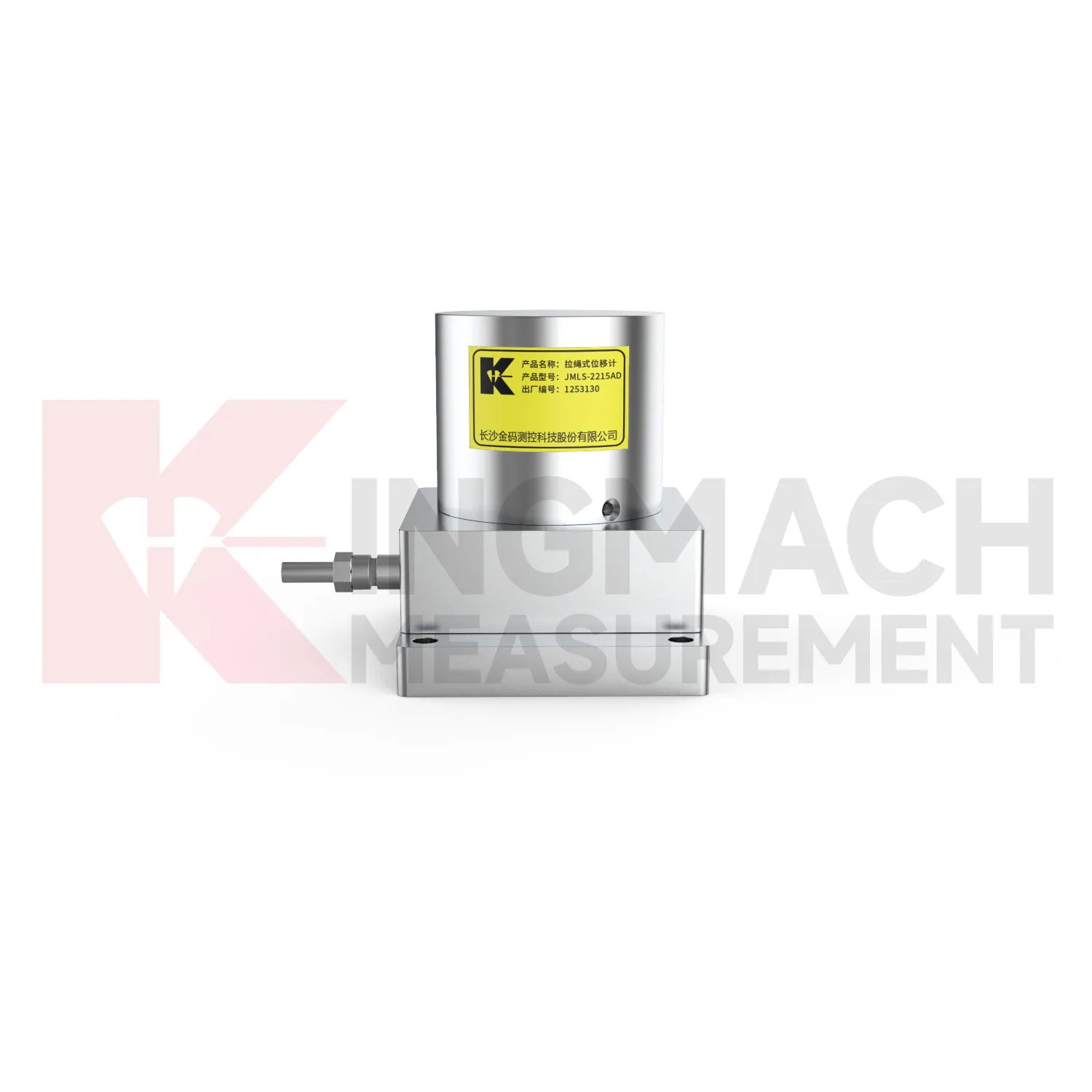

4. கம்பி-கயிறு இடப்பெயர்ச்சி சென்சார்: JMLS-22XXADT

தி JMLS-22XXADT கம்பி கயிறு இடமாற்ற சென்சார் ஸ்பூல் மற்றும் ரோட்டரி உணர்திறன் பொறிமுறையின் மூலம் கேபிள் நீட்டிப்பு அல்லது பின்வாங்கலை மாற்றுகிறது. பயணம் பெரியதாக இருக்கும் போது அல்லது ஒரு திடமான அளவிடும் தடி கிடைக்கக்கூடிய பாதையை பின்பற்ற முடியாத போது இது பயனுள்ளதாக இருக்கும். RS485 தகவல்தொடர்பு ஒரு இணக்கமான கையகப்படுத்தல் அமைப்பிற்கான இணைப்பை எளிதாக்கும், ஆனால் இயந்திர கேபிள் வழியே முக்கிய நிறுவல் சிக்கலாக உள்ளது.

• கேபிளை உத்தேசித்த இயக்கத்துடன் சீரமைத்து, சிராய்ப்பு, கசப்பு, பனி, குப்பைகள் மற்றும் தற்செயலான தாக்கத்திலிருந்து பாதுகாக்கவும்.
• பின்வாங்கும் விசை, நங்கூரத்தின் வலிமை, பயன்படுத்தக்கூடிய பயணம், வளைவு வடிவியல், அடைப்பு சீல், நெறிமுறை அமைப்புகள் மற்றும் ஆய்வுக்கான அணுகல் ஆகியவற்றைச் சரிபார்க்கவும்.
• முழு பெயரளவு பயணத்தை வடிவமைப்பு இயக்கமாக பயன்படுத்த வேண்டாம்; இருப்பு நிறுவல் மற்றும் தீவிர நிகழ்வு விளிம்பு.

கேபிள் இயக்கவியலைப் புறக்கணிக்கும்போது மின்னணுத் தீர்மானத்தில் கவனம் செலுத்துவது அடிக்கடி ஏற்படும் தவறு. மோசமான சீரமைப்பு அல்லது பாதுகாப்பற்ற பாதையானது உராய்வு, மந்தமான அல்லது எந்த டிஜிட்டல் வெளியீட்டையும் சரிசெய்ய முடியாத சேதத்தை அறிமுகப்படுத்தலாம். பாதுகாப்பு அடைப்பு மூடப்படுவதற்கு முன், முழு எதிர்பார்க்கப்படும் பயணத்தின் மூலம் இழுக்கும் திசை மற்றும் திரும்பப் பெறுதல் நடத்தையை உறுதிப்படுத்தவும்.

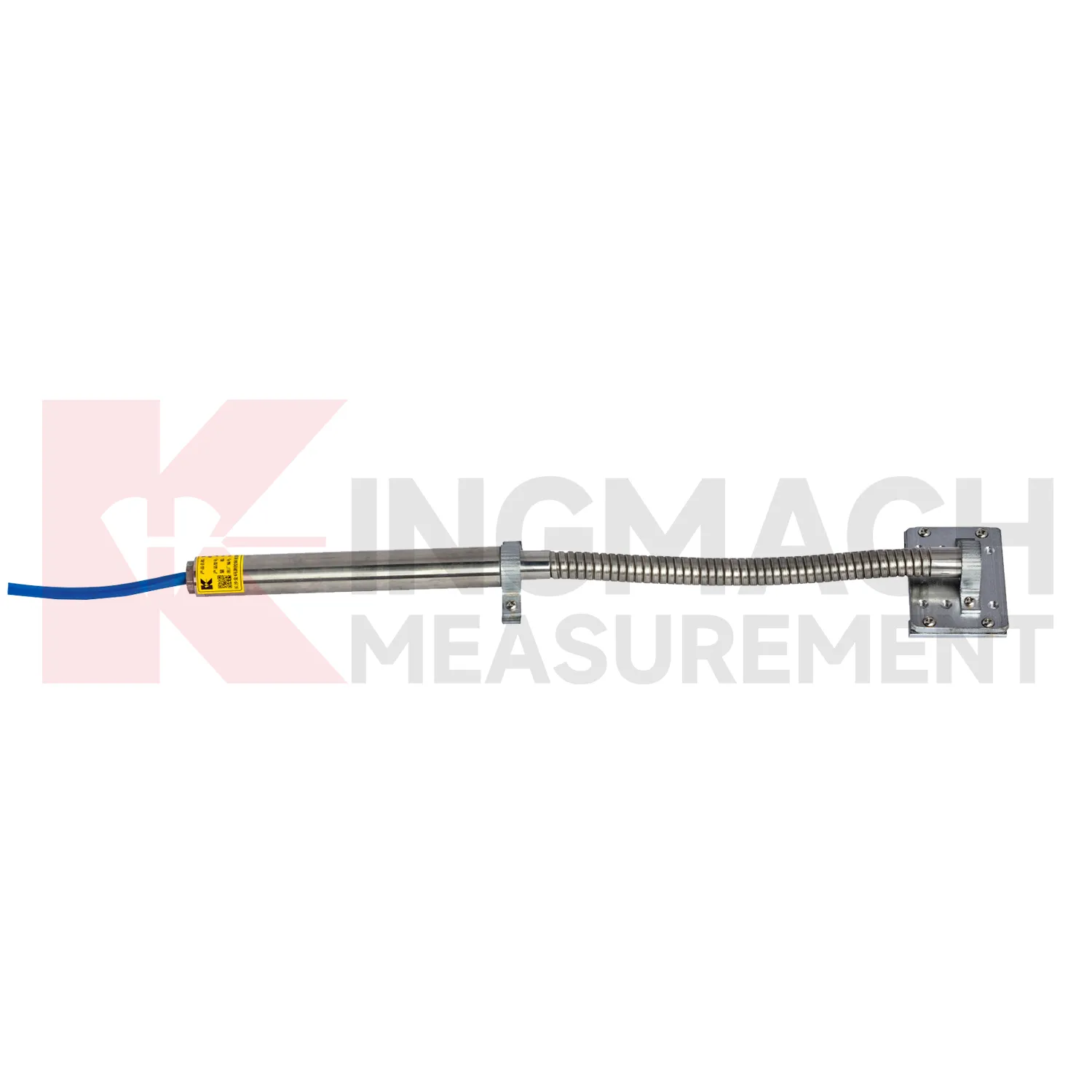

5. நெகிழ்வான இடப்பெயர்ச்சி மீட்டர்: JMDL-24XXAT

பயன்படுத்தவும் JMDL-24XXAT நெகிழ்வான இடப்பெயர்ச்சி மீட்டர் உணர்திறன் உறுப்பு ஒரு சுத்தமான நேரான இடைவெளியைக் காட்டிலும் ஜியோகிரிட் அல்லது மற்றொரு உட்பொதிக்கப்பட்ட வலுவூட்டலுடன் சிதைக்க வேண்டும். நெகிழ்வான நீட்டிப்பு பொருள் இயக்கத்தைப் பின்பற்றுகிறது, அதே நேரத்தில் உள் தூண்டல் அதிர்வெண்-பண்பேற்றம் உணர்திறன் ஏற்பாடு கம்பி மற்றும் சுருளுக்கு இடையே நெகிழ் தொடர்பைத் தவிர்க்கிறது. இது மாதிரியை வலுவூட்டப்பட்ட மண், கீழ்நிலை, சாய்வு மற்றும் அடித்தள பயன்பாடுகளுக்கு பொருத்தமானதாக ஆக்குகிறது, அங்கு ஒரு கடினமான மேற்பரப்பு அளவீடு அளவீட்டு பாதையை சிதைக்கும்

நிறுவல் திட்டமிடல் சென்சார் நோக்குநிலை, வலுவூட்டலுக்கான இணைப்பு, நிரப்புதலின் போது பாதுகாப்பு, கேபிள் வெளியேறுதல், சுருக்க சுமைகள், ஆரம்ப வாசிப்பு மற்றும் அளவிடப்பட்ட நீட்டிப்பு மற்றும் பொறியியல் திரிபு ஆகியவற்றுக்கு இடையேயான தொடர்பு ஆகியவற்றை உள்ளடக்கியதாக இருக்க வேண்டும். நெகிழ்வான கம்பியை இயந்திரத்தனமாக அழியாததாகக் கருதுவது பொதுவான பிழை. கட்டுமான உபகரணங்கள், கூர்மையான வளைவுகள், மோசமான இணைப்பு அல்லது கட்டுப்பாடற்ற நிரப்புதல் வேலைவாய்ப்பை சேதப்படுத்தலாம் அல்லது பொருளில் இருந்து பிரிக்கலாம். அடக்கம் செய்வதற்கு முன் நிறுவல் முறை அறிக்கை மற்றும் ஹோல்ட்-பாயின்ட் ஆய்வு தேவை. இணைப்பு மற்றும் கேபிள் வழியை புகைப்படம் எடுக்கவும், பின்னர் தரவு மதிப்பாய்வுகள் நிறுவப்பட்ட வடிவவியலை உறுதிப்படுத்த முடியும்.

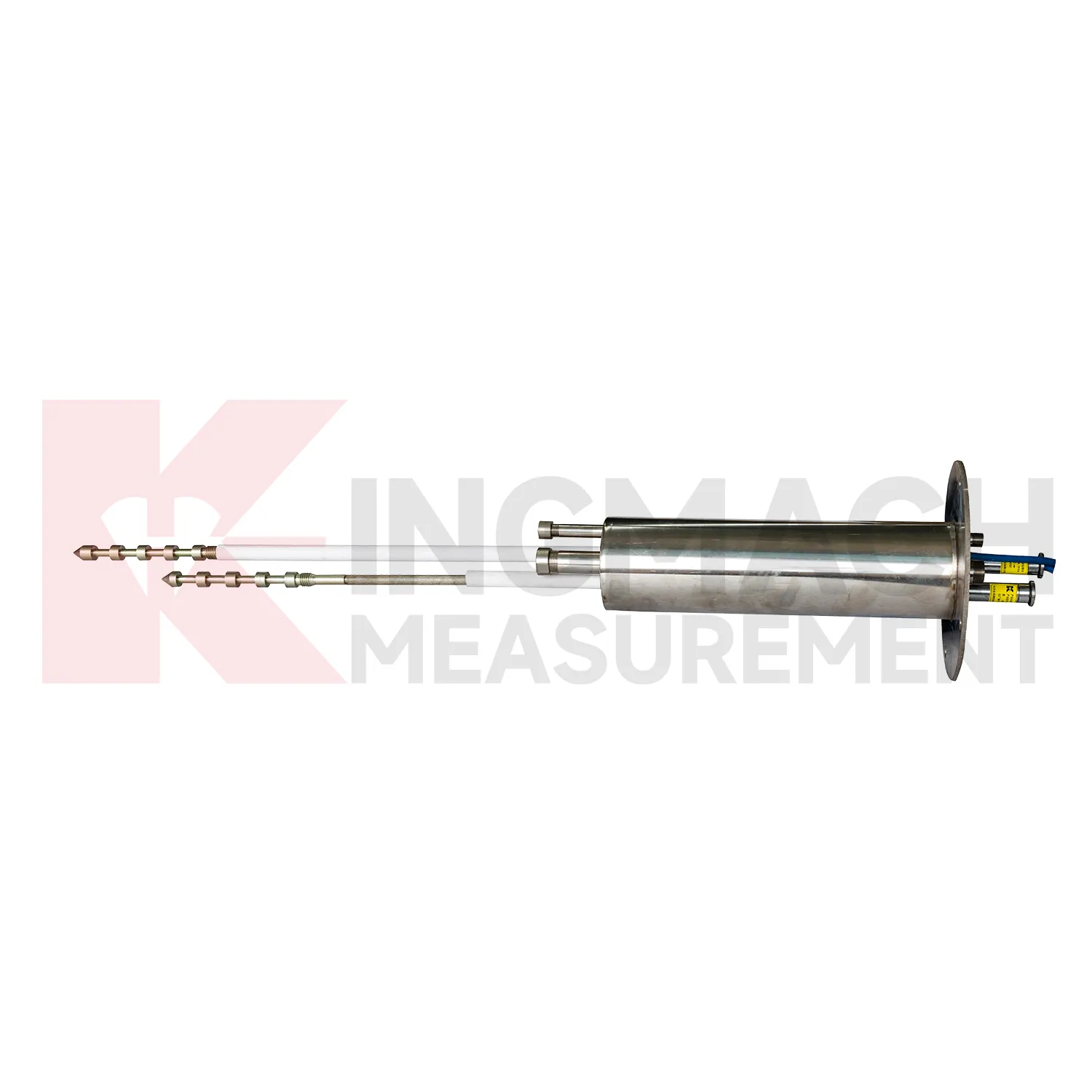

6. பலமுனை இடப்பெயர்ச்சி மீட்டர்: JMDL-31XXAT

தி JMDL-31XXAT மல்டிபாயிண்ட் டிஸ்ப்ளேஸ்மென்ட் மீட்டர் சுற்றியுள்ள பாறை, சரிவுகள், அடித்தள குழிகள் அல்லது சுரங்கப்பாதை தரையில் பல ஆழங்களில் இயக்கத்தை பிரிக்கிறது. வெவ்வேறு ஆழங்களில் நிறுவப்பட்ட நங்கூரங்கள் தண்டுகள் மற்றும் பாதுகாப்பு குழாய்கள் மூலம் தனிப்பட்ட இடப்பெயர்ச்சி அளவீடுகளுடன் இணைக்கப்படுகின்றன. புள்ளிகளை ஒப்பிடுவது, பொறியாளருக்கு ஆழமற்ற சிதைவை ஆழமான இயக்கத்திலிருந்து வேறுபடுத்த உதவுகிறது. செயலில் உள்ள மண்டலத்தின் இருப்பிடம் நிச்சயமற்றதாக இருக்கும் போது இது ஒரு மேற்பரப்பைக் காட்டிலும் அதிக தகவல் தரும்.

வடிவமைப்பு குழு போர்ஹோல் ஆழம் மற்றும் விட்டம், மூன்று முதல் ஐந்து-புள்ளி தளவமைப்பு, நங்கூரம் ஆழம், புவியியல், கூழ், கம்பி நீளம், தலை பாதுகாப்பு, கேபிள் ரூட்டிங், நிறுவல் வரிசை மற்றும் அடிப்படை செயல்முறை ஆகியவற்றைக் குறிப்பிட வேண்டும். அடுக்கு, இடைநிறுத்தங்கள், அகழ்வாராய்ச்சி நிலைகள் அல்லது எதிர்பார்க்கப்படும் வெட்டு மண்டலம் ஆகியவற்றைக் குறிப்பிடாமல் சமமான புள்ளி இடைவெளியைத் தேர்ந்தெடுப்பது பொதுவான தவறு. மற்றொரு ஆபத்து புள்ளிகளுக்கு இடையில் திட்டமிடப்படாத இணைப்பை உருவாக்க கூழ் ஏற்றம் அல்லது கம்பி நிறுவலை அனுமதிக்கிறது. கருவி விவரக்குறிப்பின் ஒரு பகுதியாக போர்ஹோல் வடிவமைப்பு மற்றும் நிறுவல் பதிவை நடத்தவும். லாகர் சேனல் வரைபடத்துடன் பொருந்த இறுதி ஆழமான அட்டவணை மற்றும் நிறுவப்பட்ட புள்ளி அடையாளம் தேவை.

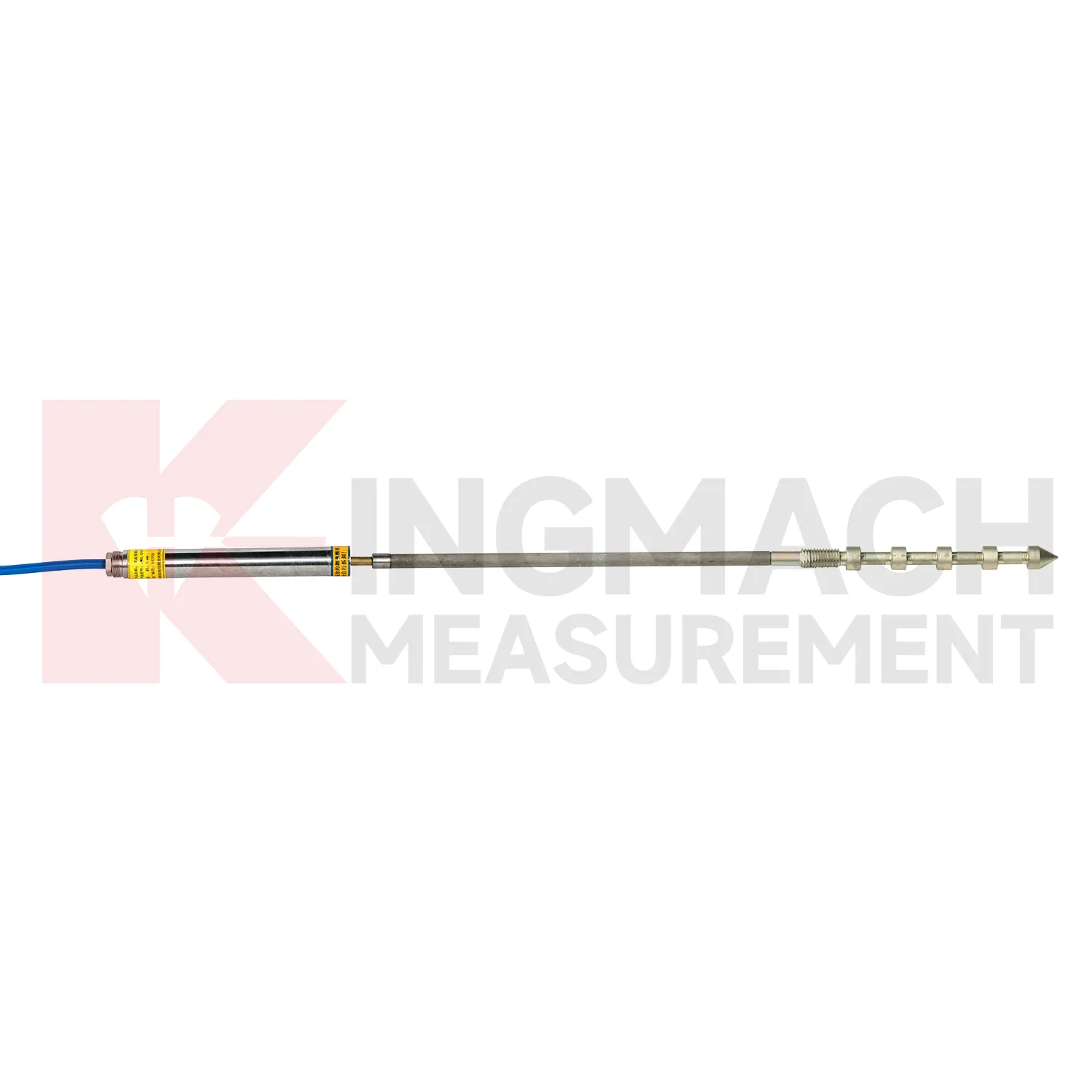

7. ஒற்றை-புள்ளி அடிப்பாறை இடப்பெயர்ச்சி மீட்டர்: JMDL-32XXAT

தி JMDL-32XXAT ஒற்றை-புள்ளி அடிப்பாறை இடப்பெயர்ச்சி மீட்டர் ஒரு மேற்பரப்பு அல்லது கட்டமைப்பு குறிப்பு மற்றும் ஒரு ஆழமான நங்கூரம் இடையே இயக்கத்தை அளவிடுகிறது. இது சுரங்கப்பாறை சிதைவு, அணை அடித்தள இயக்கம், சாய்வு இயக்கம் அல்லது அடித்தளம்-குழி பயன்பாடுகளுக்கு பொருந்துகிறது, பொறியாளர் ஒரு அர்த்தமுள்ள நிலையான குறிப்பு ஆழத்தை அடையாளம் காண முடியும். கருவி இடப்பெயர்ச்சி சென்சார், தடி, நங்கூரம், பாதுகாப்பு குழாய் மற்றும் தலை அசெம்பிளி ஆகியவற்றை ஒருங்கிணைக்கிறது, எனவே போர்ஹோல் மற்றும் நங்கூரம் வடிவமைப்பு நேரடியாக முடிவை பாதிக்கிறது.

ஆழமானது தானாகவே நிலையானது என்று கருத வேண்டாம். நங்கூரம் ஆழத்தைத் தேர்ந்தெடுப்பதற்கு முன் புவியியல், வானிலை, மூட்டுகள், நிலத்தடி நீர், அகழ்வாராய்ச்சி தாக்கம் மற்றும் எதிர்பார்க்கப்படும் சிதைவு மண்டலத்தை மதிப்பாய்வு செய்யவும். நங்கூரத்திற்கு மேலே இயக்கம் எவ்வாறு விநியோகிக்கப்படுகிறது என்பதை ஒரு புள்ளியால் காட்ட முடியாது; ஆழமான விவரக்குறிப்பு தேவைப்படும்போது பலமுனை அமைப்பைப் பயன்படுத்தவும். மிகவும் பொதுவான பிழையானது ஆழமான நங்கூரத்தை "அடிப்பாறை" என்று அழைப்பது ஏன் ஏற்றுக்கொள்ளக்கூடிய குறிப்பு என்பதை ஆவணப்படுத்தாமல். ஏற்றுக்கொள்ளும் ஆவணங்களில் போர்ஹோல் பதிவுகள், கிரவுட்டிங் பதிவுகள், நிறுவப்பட்ட நீளம் மற்றும் அடிப்படை அளவீடுகள் ஆகியவற்றைச் சேர்க்கவும். குறிப்பு நிலைத்தன்மை நிச்சயமற்றதாக இருந்தால், சரிபார்ப்பிற்காக ஒரு சுயாதீனமான கணக்கெடுப்பு அல்லது மற்றொரு அளவீட்டு புள்ளியைச் சேர்க்கவும்.

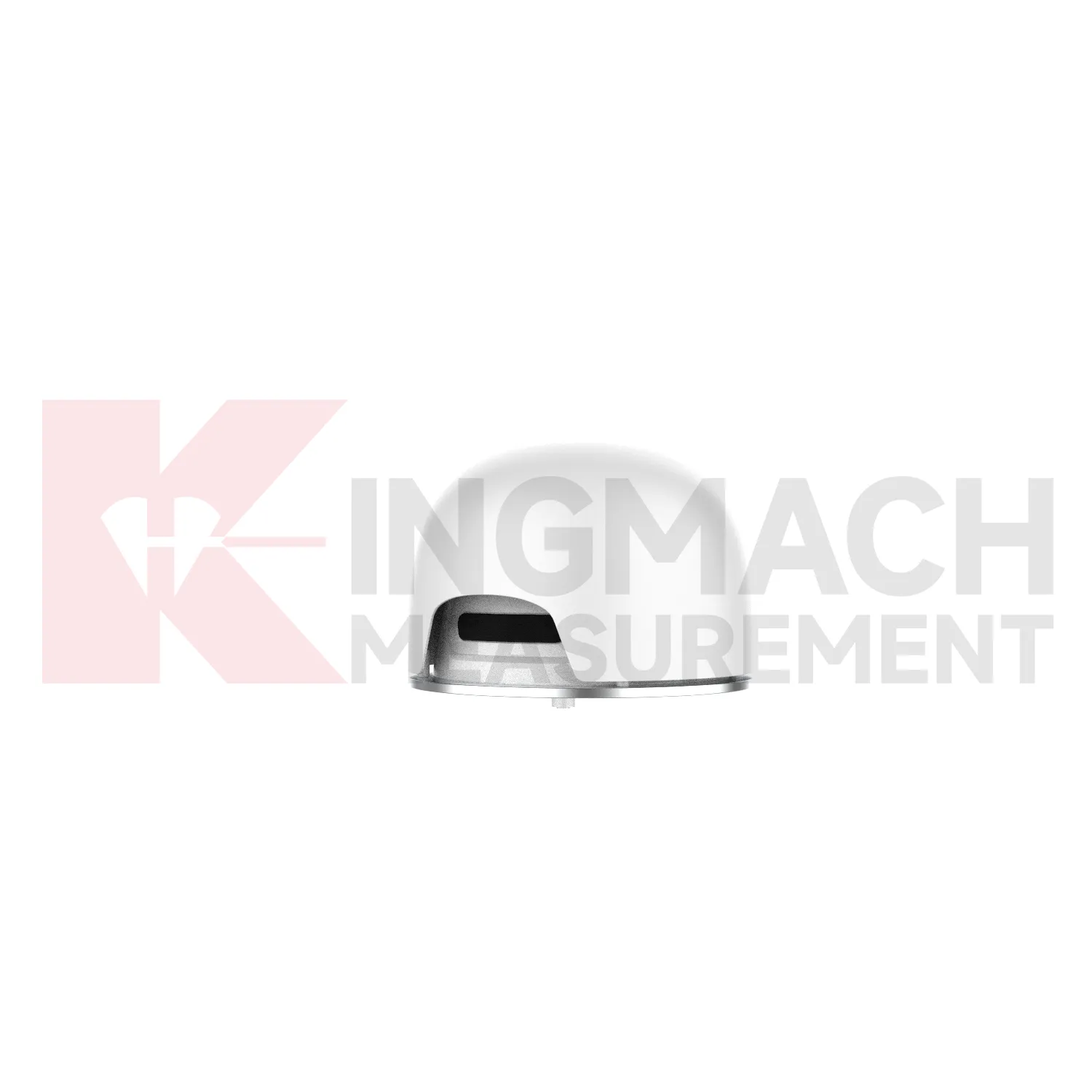

8. GNSS இடப்பெயர்ச்சி கண்காணிப்பு: JMBD-1050

பயன்படுத்தவும் JMBD-1050 GNSS கண்காணிப்பு சாதனம் திறந்தவெளி பாலங்கள், சரிவுகள், அணைகள், சுரங்கங்கள், ரயில் பாதைகள் அல்லது பெரிய கட்டமைப்புகளில் கிடைமட்ட மற்றும் செங்குத்து நிலை மாற்றங்களுக்கு. GNSS ஆனது உள்ளூர் விரிசல் திறப்பு அல்லது தடி பயணத்தை விட உலகளாவிய நிலையை அளவிடுகிறது. கணினிக்கு பொருத்தமான நிலைப்படுத்தல் கட்டமைப்பு, பெருகிவரும் நினைவுச்சின்னம், மின்சாரம், தகவல் தொடர்பு மற்றும் தரவு செயலாக்க முறை தேவைப்படுகிறது. உள்ளூர் தொடர்பு உணரிக்கு நடைமுறைக்கு மாறான இயக்க அளவுகள் மற்றும் தூரங்களை இது மறைக்க முடியும்.

கொள்முதல் செய்வதற்கு முன், செயற்கைக்கோள் தெரிவுநிலை, மல்டிபாத் ஆபத்து, ஆண்டெனா இருப்பிடம், குறிப்பு அல்லது திருத்தம் முறை, ஒருங்கிணைப்பு அமைப்பு, மாதிரி இடைவெளி, சக்தி சுயாட்சி, தகவல் தொடர்பு பாதுகாப்பு, மின்னல் பாதுகாப்பு மற்றும் இடப்பெயர்ச்சி திசையன்கள் எவ்வாறு வடிகட்டப்பட்டு எச்சரிக்கை செய்யப்படும் என்பதை மதிப்பாய்வு செய்யவும். பொதுவான பிழையானது பிரதிபலிப்பு கட்டமைப்புகள் அல்லது தடைசெய்யப்பட்ட வானத்திற்கு அருகில் GNSS ஐ நிறுவுவது மற்றும் திறந்த தளத்தின் அதே தரவு தரத்தை எதிர்பார்ப்பது. ஜிஎன்எஸ்எஸ் மற்றும் லோக்கல் சென்சார்கள் அடிக்கடி இணைந்து செயல்படுகின்றன: ஜிஎன்எஸ்எஸ் உலகளாவிய இயக்கத்தைக் கண்காணிக்கிறது, அதே நேரத்தில் கிராக் கேஜ்கள் அல்லது ஆழமான கருவிகள் உள்ளூர் சிதைவு வழிமுறைகளை அடையாளம் காணும். நிறுவலுக்கு முந்தைய ஏற்புத் திட்டத்தில் ஸ்கை-வியூ மற்றும் தகவல் தொடர்புக் கணக்கெடுப்பைச் சேர்க்கவும்.

சரிபார்க்கப்பட்ட திட்ட சான்றுகள் மற்றும் வாங்குபவர்கள் என்ன கற்றுக்கொள்ள வேண்டும்

பெயரிடப்பட்ட திட்டக் குறிப்புகள் அமைப்பின் நோக்கத்தை தெளிவுபடுத்தும் போது மட்டுமே பயனுள்ளதாக இருக்கும். கீழே உள்ள மூன்று சரிபார்க்கப்பட்ட வழக்குகள் ஒரு மாதிரி வெற்றிக் கோரிக்கையைக் காட்டிலும் பல சென்சார் கண்காணிப்பைக் காட்டுகின்றன. RFQ திட்டத்தில் உள்ள மாறிகள், கையகப்படுத்தல் கட்டமைப்பு மற்றும் கள அபாயங்களை வடிவமைக்க அவற்றைப் பயன்படுத்தவும்.

பாலம்: எகோங்யான் ரயில் மட்டும் பாலம்

தி Egongyan ரயில் மட்டுமே பாலம் கண்காணிப்பு திட்டம் சோங்கிங்கில் ஸ்மார்ட் கிராக் கேஜ்களை கேபிள்-ஃபோர்ஸ், டிஃப்ளெக்ஷன், ஸ்ட்ரெய்ன், அதிர்வு மற்றும் சுற்றுச்சூழல் கருவிகளுடன் இணைத்தது. கொள்முதலுக்கு, ஒவ்வொரு கட்டமைப்பு பதிலையும் விளக்க ஒரு கிராக் கேஜ் கேட்கக்கூடாது. வெப்பநிலை, ட்ராஃபிக் தொடர்பான நடத்தை, கேபிள் விசை, விலகல் மற்றும் விரிசல் போக்குகள் எவ்வாறு நேரத்தைச் சீரமைத்து மதிப்பாய்வு செய்யப்படும் என்பதை வரையறுக்கவும்.

சுரங்கப்பாதை: யூபிங்-பன்ஜோ விரைவுச்சாலை

தி Yuping-Panzhou எக்ஸ்பிரஸ்வே கண்காணிப்பு திட்டம் குய்சோவில் சுரங்கப்பாதை குடியேற்றம், குவிதல், விரிசல் மற்றும் கட்டமைப்பு திரிபு ஆகியவற்றை உள்ளடக்கியது. உபகரணங்கள் கலவையில் ஸ்மார்ட் கிராக் மற்றும் லேசர் இடப்பெயர்ச்சி அளவீடு, ஹைட்ரோஸ்டேடிக் நிலை உணரிகள் மற்றும் அதிர்வுறும் கம்பி திரிபு கருவிகள் ஆகியவை அடங்கும். பாடம் துல்லியமான லேபிளிங் ஆகும்: ஒவ்வொரு இடப்பெயர்ச்சி சேனலும் அதிர்வுறும் கம்பியாக இல்லாமல் ஒரு திட்டம் அதிர்வுறும் கம்பி உணரிகளைப் பயன்படுத்தலாம்.

சாய்வு: ஷான்டாங்கில் உள்ள ஜிவே எக்ஸ்பிரஸ்வே

தி ஜிவே எக்ஸ்பிரஸ்வே சரிவு கண்காணிப்பு திட்டம் ஆழமான இடப்பெயர்ச்சி, மழைப்பொழிவு, நிலத்தடி நீர் மட்டம் மற்றும் ஒலி-ஒளி அலாரம் செயல்பாடுகளை இணைத்தது. 2024 திட்டமானது, சிதைவு தரவுக்கு தூண்டுதல் மற்றும் தள-நிலை சூழல் ஏன் தேவை என்பதை நிரூபிக்கிறது. ஒரு சாய்வு RFQ இயக்க ஆழம், மழை இடைவெளி, நிலத்தடி நீர் பதில், தகவல் தொடர்பு, சக்தி, எச்சரிக்கை தர்க்கம் மற்றும் ஆய்வு பொறுப்பு ஆகியவற்றை இணைக்க வேண்டும்.

அணை திட்டங்களுக்கும் அதே அமைப்பு ஒழுக்கம் தேவை

ஒரு அணையைப் பொறுத்தவரை, முடிவானது விரிசல், கூட்டு இயக்கம், அடித்தள சிதைவு, துளை அழுத்தம், நீர் நிலை, தீர்வு, உயர்வு அல்லது உலகளாவிய இடப்பெயர்ச்சி ஆகியவற்றைப் பற்றியதா என்பதை வரையறுக்கவும். ஏ அணை கண்காணிப்பு அமைப்பு பொதுவாக பல சென்சார் குடும்பங்கள் மற்றும் சுற்றுச்சூழல் அளவீடுகளை ஒருங்கிணைக்கிறது. குறிப்பு புள்ளிகள், கேலரிகள் அல்லது கேபிள் வழிகள், நீர்ப்புகாப்பு, எழுச்சி பாதுகாப்பு, கையகப்படுத்தல் பணிநீக்கம், ஆய்வு அணுகல், நுழைவு உரிமை, மற்றும் நீர்த்தேக்க நிலை மற்றும் வெப்பநிலையுடன் எவ்வாறு வாசிப்புகள் ஒப்பிடப்படும் என்பதைக் குறிப்பிடவும்.

தரவு பதிவு, தொலை கண்காணிப்பு மற்றும் தயாரிப்பு வீடியோ

நீண்ட கால SHM க்கு பொதுவாக தானியங்கி கையகப்படுத்தல் தேவைப்படுகிறது, அதே சமயம் கைமுறையான வாசிப்புகள் ஆணையிடுதல், அடிப்படை சோதனைகள், சரிசெய்தல் மற்றும் சிறிய திட்டங்களுக்கு பயனுள்ளதாக இருக்கும். ஒவ்வொரு சேனலையும் உணர்திறன் கொள்கை மற்றும் வெளியீட்டிற்கு பொருத்தவும். திட்டமிடுங்கள் வாசிப்பு அல்லது தரவு பதிவர் , கருவி கேபிள் , தகவல் தொடர்பு, மற்றும் காட்சிப்படுத்தல் மென்பொருள் சென்சார் உத்தரவு வெளியாகும் முன்.

அலாரம் லாஜிக் தரவு-தர சோதனைகளை கட்டமைப்பு வரம்புகளிலிருந்து பிரிக்க வேண்டும். விடுபட்ட தரவு, தட்டையான கோடுகள், பராமரிப்புக்குப் பிறகு திடீர் நடவடிக்கைகள், சாத்தியமற்ற வெப்பநிலை பதில் மற்றும் தொடர்புடைய சேனல்களுக்கு இடையே கருத்து வேறுபாடு ஆகியவை அளவீட்டு சிக்கலைக் குறிக்கலாம். கட்டமைப்பு விழிப்பூட்டல்கள் திட்ட-அங்கீகரிக்கப்பட்ட வரம்புகள், நிலைத்தன்மை விதிகள், விரிவாக்க தொடர்புகள் மற்றும் ஆய்வு பதில் ஆகியவற்றைப் பயன்படுத்த வேண்டும். மூல அளவீடுகள், பொறியியல் மதிப்புகள், அளவுத்திருத்தப் பதிப்புகள், பராமரிப்பு நிகழ்வுகள் மற்றும் வரம்பு மாற்றங்களைச் சேமிக்கவும், பின்னர் மதிப்பாய்வாளர்கள் முடிவை மறுகட்டமைக்க முடியும்.

வீடியோ காட்டுகிறது JMZX-215HAT/HB/HA உட்பொதிப்பு அதிர்வுறும் வயர் ஸ்ட்ரெய்ன் கேஜ் , உட்பொதிக்கப்பட்ட திரிபு கண்காணிப்புக்குப் பயன்படுத்தப்படும் உண்மையான அதிர்வு கம்பி கருவி. மேலே விவரிக்கப்பட்ட தூண்டல், கம்பி-கயிறு அல்லது ஜிஎன்எஸ்எஸ் இடப்பெயர்ச்சி தொழில்நுட்பங்களிலிருந்து அதிர்வுறும் கம்பி உணர்திறன் உறுப்பை வேறுபடுத்திப் பார்க்க இதைப் பயன்படுத்தவும். களத் தயாரிப்புக்காக, தயாரிப்பு மதிப்பாய்வை இணைக்கவும் அதிர்வுறும் வயர் ஸ்ட்ரெய்ன் கேஜ் நிறுவல் வழிகாட்டி .

கொள்முதல் மற்றும் வணிக விதிமுறைகள்

சென்சார் யூனிட் விலையை விட கட்டமைக்கப்பட்ட கணினி செலவை ஒப்பிடுக. மேற்கோள் சென்சார்கள், கேபிள் நீளம், மவுண்டிங் வன்பொருள், ரீட்அவுட் அல்லது லாகர் சேனல்கள், இணைப்புகள், சக்தி, தகவல் தொடர்பு, மென்பொருள், அளவுத்திருத்த ஆவணங்கள், ஆணையிடுதல், பயிற்சி, உதிரிபாகங்கள், பேக்கேஜிங், சரக்கு மற்றும் வரிகள் ஆகியவற்றைப் பிரிக்க வேண்டும். குறைந்த சென்சார் விலை அதிக ஒருங்கிணைப்பு, நிறுவல் அல்லது பராமரிப்பு செலவை உருவாக்குகிறதா என்பதை இது வெளிப்படுத்துகிறது.

குறிப்பிடப்பட்ட கிங்மாக் டிஸ்ப்ளேஸ்மென்ட் மாடல்களுக்கான தற்போதைய வணிக விதிமுறைகள் ஒரு துண்டு குறைந்தபட்ச ஆர்டர் அளவு, பேச்சுவார்த்தைக்குட்பட்ட விலை, டி/டி முன்கூட்டியே மற்றும் முழுப் பணம் செலுத்திய 30 நாட்களுக்குள் ஏற்றுமதி ஆகியவற்றைப் பயன்படுத்துகின்றன. இவற்றை மேற்கோள் நிலை விதிமுறைகளாகக் கருதுங்கள், நிரந்தர வாக்குறுதி அல்ல. மாதிரி பின்னொட்டு, அளவு, யூனிட் மற்றும் மொத்த விலை, இன்கோடெர்ம், பேக்கேஜிங், பேமெண்ட் மைல்ஸ்டோன், லீட் டைம், ஷிப்பிங் முறை, உத்தரவாதம், அளவுத்திருத்த நோக்கம், உதிரி கிடைக்கும் தன்மை மற்றும் ஆவண மொழி ஆகியவற்றை உறுதிப்படுத்த, புரோஃபார்மா இன்வாய்ஸைக் கேட்கவும்.

வாழ்க்கைச் சுழற்சி மதிப்பாய்வில் நிறுவல் உழைப்பு, அணுகல் கட்டுப்பாடுகள், அளவுத்திருத்த சோதனைகள், கேபிள் மாற்றுதல், லாகர் விரிவாக்கம், தகவல் தொடர்பு கட்டணம், மென்பொருள் செயல்பாடு, திட்டமிட்ட ஆய்வுகள் மற்றும் அவசர தள வருகைக்கான செலவு ஆகியவை அடங்கும். புதைக்கப்பட்ட அல்லது ரிமோட் சென்சார்களுக்கு, மாற்று அணுகல் அசல் கொள்முதல் விலையை விட அதிகமாக இருக்கலாம். பேக்டரி ஆவணங்கள் மற்றும் ஷிப்மென்ட்டுக்கு முந்தைய காசோலைகளை பணம் செலுத்துவதற்கு முன் ஒப்புக் கொள்ளுங்கள், எனவே மாடல், சேனல், கேபிள் அல்லது நெறிமுறை விவரங்கள் கமிஷனின் போது வெளிப்படாது.

SHM சென்சார் தொகுப்புக்கான RFQ சரிபார்ப்புப் பட்டியல்

அளவீடு மற்றும் அமைப்பு

• கட்டமைப்பு வகை, கண்காணிப்பு இடம், வரைபடங்கள், புகைப்படங்கள் மற்றும் அளவிட வேண்டிய இயற்பியல் மாறி.
• எதிர்பார்க்கப்படும் இயல்பான மற்றும் தீவிர மதிப்புகள், தேவையான தெளிவுத்திறன், துல்லியம் அடிப்படை, அலாரம் வரம்பு, மாதிரி இடைவெளி மற்றும் கண்காணிப்பு காலம்.
• குறிப்பு புள்ளிகள், இயக்கத்தின் திசை, நிறுவல் ஆஃப்செட், வெப்பநிலை வரம்பு மற்றும் விளக்கத்திற்கு தேவையான தொடர்புடைய சேனல்கள்.

தளம் மற்றும் நிறுவல்

• நீர், தூசி, அரிப்பு, அதிர்வு, மின்னல், கட்டுமான பாதிப்பு, போர்ஹோல் அல்லது க்ரூட் தேவைகள், அணுகல் மற்றும் கேபிள் வழி.
• மவுண்டிங் அடைப்புக்குறிகள், நங்கூரங்கள், பாதுகாப்பு குழாய், சந்திப்பு பெட்டிகள், இணைப்பிகள், கவசம், தரையிறக்கம் மற்றும் எழுச்சி பாதுகாப்பு.
• நிறுவல் முறை அறிக்கை, அடிப்படை செயல்முறை, ஹோல்ட் புள்ளிகள், ஏற்றுக்கொள்ளும் அளவீடுகள் மற்றும் கட்டமைக்கப்பட்ட பதிவுகள்.

தரவு மற்றும் வணிக நோக்கம்

• கைமுறை அல்லது தானியங்கி வாசிப்பு, சேனல் வகை, நெறிமுறை, சக்தி, சேமிப்பு, பரிமாற்றம், மென்பொருள் மேப்பிங், அலாரங்கள் மற்றும் பயனர் பாத்திரங்கள்.
• தரவுத்தாள், அளவுத்திருத்த குணகங்கள், தொடர் கண்டறியக்கூடிய தன்மை, வயரிங் மற்றும் நிறுவல் வழிமுறைகள், பொருந்தக்கூடிய சான்றிதழ்கள், உத்தரவாதம் மற்றும் ஆதரவு.
• அளவு, கேபிள் நீளம், பாகங்கள், உதிரிபாகங்கள், பேக்கேஜிங், இன்கோடெர்ம், கட்டண விதிமுறைகள், முன்னணி நேரம், இலக்கு மற்றும் ஆணையிடுதல் தேவைகள்.

கண்காணிப்பு அபாயத்தை அதிகரிக்கும் பொதுவான வாங்குதல் தவறுகள்

• ஒவ்வொரு அதிர்வெண்-வெளியீடு அல்லது டிஜிட்டல் மூவ்மென்ட் சென்சார் அதிர்வுறும் கம்பியை உணரும் உறுப்பு மற்றும் ரீட்அவுட் சேனலை உறுதிப்படுத்தாமல் அழைக்கிறது.
• இயல்பான இயக்கத்திலிருந்து வரம்பைத் தேர்ந்தெடுப்பது மற்றும் நிறுவல் ஆஃப்செட், பருவகால நடத்தை அல்லது நம்பகமான தீவிர நிகழ்வு ஆகியவற்றிற்கு எந்த கொடுப்பனவும் இல்லை.
• துல்லிய மதிப்புகளை அவை முழு அளவு, வாசிப்பு, நேரியல், திரும்பத் திரும்ப அல்லது முழுமையான நிறுவப்பட்ட அமைப்பைக் குறிக்கின்றனவா என்பதைச் சரிபார்க்காமல் ஒப்பிடுதல்.
• ஆங்கர்கள், போர்ஹோல்கள், கேபிள் வழிகள், பாதுகாப்பு, லாகர் திறன், தகவல் தொடர்பு, சக்தி மற்றும் மென்பொருள் குறிச்சொற்களை இறுதி செய்வதற்கு முன் சென்சார்களை ஆர்டர் செய்தல்.
• சுமை, வெப்பநிலை, அழுத்தம், தீர்வு அல்லது உலகளாவிய இயக்கம் ஆகியவற்றைச் சார்ந்திருக்கும் கணினி-நிலை பொறிமுறையை விளக்குவதற்கு ஒரு உள்ளூர் உணரியைப் பயன்படுத்துதல்.
• விலையிடல் நிறுவல், சேனல் வன்பொருள், ஆவணங்கள், பராமரிப்பு அணுகல், உதிரிபாகங்கள் மற்றும் மாற்று ஆபத்து இல்லாமல் குறைந்த யூனிட் விலைக்கு ஒப்புதல் அளித்தல்.
